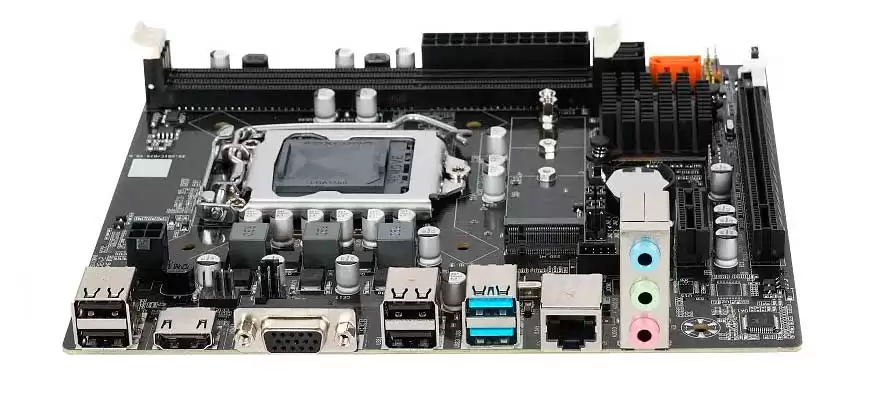

Detect Non-Compliance Device — [Enabled / Disabled]
Detect Non-Compliance Device — это настройка в BIOS, которая позволяет включить или отключить обнаружение несоответствующего устройства PCI Express, подключённого к порту PCI Express.
De-emphasis Control — [-3.5 dB / -6 dB]
De-emphasis Control — это настройка в BIOS, которая позволяет настроить управление деэмфазисом для PEG. Возможные значения настройки: [-6 dB] и [-3.5 dB]
PEG Sampler Calibrate — [Auto / Enabled / Disabled]
Это настройка в BIOS, которая позволяет включить или отключить калибровку PEG Sampler.
Swing Control — [Full / Reduced / Half]
Это настройка в BIOS, которая позволяет выполнить управление Swing Control для PEG.
Варианты настройки: Reduced, Half, Full.
Gen3 Equalization — [Enabled / Disabled]
Gen3 Equalization — это настройка в BIOS, которая позволяет включить или отключить выполнение шагов PEG Gen3 Equalization.
Варианты настройки: Disabled (отключено) и Enabled (включено).
Gen3 Eq Phase 2 — [Auto / Enabled / Disabled]
Gen3 Eq Phase 2 — это настройка в BIOS, которая позволяет настроить параметры фазы 2 Gen3 Eq.
Полный путь к параметру «Gen3 Eq Mode»: «IntelRCSetup» — «IIO Configuration» — «IIO0 Configuration» — «Socket 0 PcieD02F0 — Port 2A».
В этом параметре можно установить вариант «Disable Phase 0,1,2,3», чтобы отключить фазы 0, 1, 2 и 3.
PEG Gen3 Root Port Preset Value for each Lane
Это настройка в BIOS, которая позволяет установить значение предустановочного корня порта для каждой полосы для Gen3 Equalization.
По умолчанию для каждой полосы устанавливается значение 8. Для регулировки можно использовать клавиши <+> и <->
PEG Gen3 Endpoint Preset Value each Lane
Это настройка в BIOS, которая позволяет установить значение предустановочной конечной точки для каждой полосы для Gen3 Equalization.
PEG Gen3 Endpoint Hint Value each Lane
Это настройка в BIOS, которая позволяет установить значение подсказки конечной точки для каждой полосы для Gen3 Equalization.
Gen3 Eq Preset Search — [Disabled / Enabled]
Gen3 Eq Preset Search — это настройка в BIOS, которая позволяет использовать предустановленные профили для общих настроек. Они проверяются в первую очередь, что ускоряет процесс обучения.
По умолчанию настройка отключена.
PEG Link Disabled — [Disabled / Enabled]
Настройка, которая отключает режим PEG Link Mode.
Опция PEG Link Mode позволяет ускорить работу видеокарты, установленной в слот PCI Express x16. Значение Disabled означает работу видеокарты на номинальных частотах.
Fast PEG Init — [Enabled / Disabled]
Это настройка в BIOS, которая позволяет включить или отключить быструю инициализацию PEG.
Она обеспечивает оптимизацию, если при холодной загрузке не обнаружено устройств PEG.
RxCEM Loop back — [Disabled / Enabled]
Позволяет включить или отключить петлю RxCEM.
PCIe Gen3 RxCTLEp Setting
Настройка в BIOS, которая позволяет установить значение сырой компенсации для блока PCIE GEN3.
Диапазон значений настройки — от 0 до 15.
PEG Gen3 Root Port Preset Value for each Lane
PEG Gen3 Root Port Preset Value for each Lane
Lane 0 — [8]
Lane 1 — [8]
Lane 2 — [8]
Lane 3 — [8]
Lane 4 — [8]
Lane 5 — [8]
Lane 6 — [8]
Lane 7 — [8]
Lane 8 — [8]
Lane 9 — [8]
Lane 10 — [8]
Lane 11 — [8]
Lane 12 — [8]
Lane 13 — [8]
Lane 14 — [8]
Lane 15 — [8]
PEG Gen3 Endpoint Preset Value each Lane
PEG Gen3 Endpoint Preset Value each Lane
Lane 0 — [7]
Lane 1 — [7]
Lane 2 — [7]
Lane 3 — [7]
Lane 4 — [7]
Lane 5 — [7]
Lane 6 — [7]
Lane 7 — [7]
Lane 8 — [7]
Lane 9 — [7]
Lane 10 — [7]
Lane 11 — [7]
Lane 12 — [7]
Lane 13 — [7]
Lane 14 — [7]
Lane 15 — [7]
PEG Gen3 Endpoint Hint Value each Lane
PEG Gen3 Endpoint Hint Value each Lane
Lane 0 — [2]
Lane 1 — [2]
Lane 2 — [2]
Lane 3 — [2]
Lane 4 — [2]
Lane 5 — [2]
Lane 6 — [2]
Lane 7 — [2]
Lane 8 — [2]
Lane 9 — [2]
Lane 10 — [2]
Lane 11 — [2]
Lane 12 — [2]
Lane 13 — [2]
Lane 14 — [2]
Lane 15 — [2]
PCIe Gen3 RxCTLEp Setting
PCIe Gen3 RxCTLEp Setting
PCIe Gen3 RxCTLEp Setting 0 — [12]
PCIe Gen3 RxCTLEp Setting 1 — [12]
PCIe Gen3 RxCTLEp Setting 2 — [12]
PCIe Gen3 RxCTLEp Setting 3 — [12]
PCIe Gen3 RxCTLEp Setting 4 — [12]
PCIe Gen3 RxCTLEp Setting 5 — [12]
PCIe Gen3 RxCTLEp Setting 6 — [12]
PCIe Gen3 RxCTLEp Setting 7 — [12]

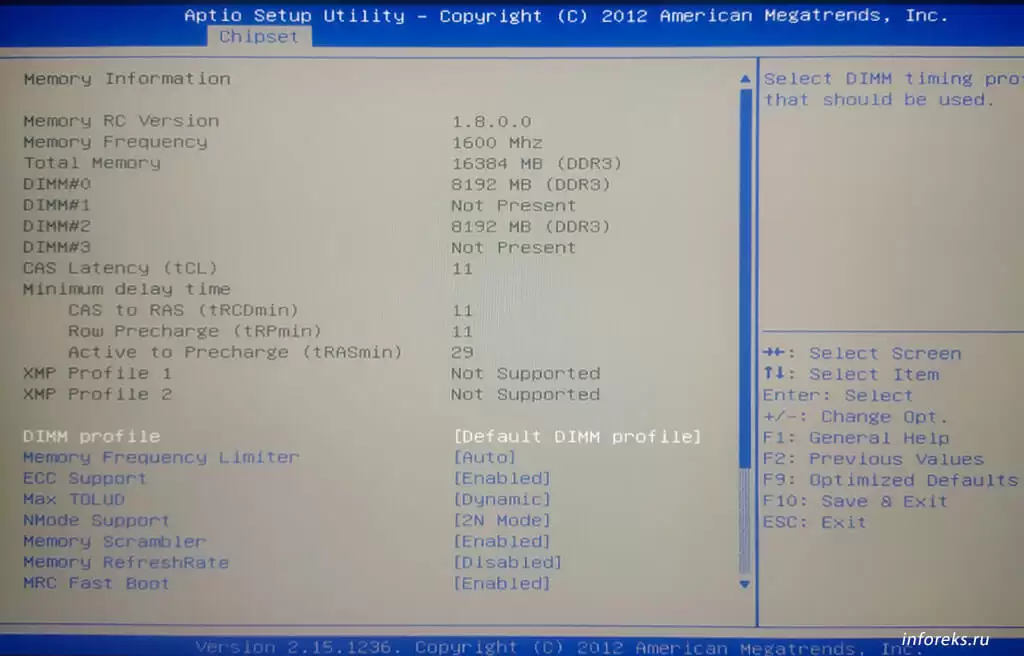

Memory Configuration
Это настройка в BIOS, которая позволяет изменить параметры конфигурации модулей оперативной памяти, установленных в ПК.
Memory Information (информацию об оперативной памяти)
Memory RC Version (версия контроллера памяти) — 1.8.0.0
Memory Frequency (Частота памяти) — 1600 Mhz
Total Memory (Общая память) — 16384 MB (DDR3)
DIMM#0 — 8192 MB (DDR3)
DIMM#1 — Not Present
DIMM#2 — 8192 MB (DDR3)
DIMM#2 — Not Present
CAS.Latency (tCL) — 11
Это показатель латентности оперативной памяти. Он определяет количество тактов, которое проходит с момента подачи команды на доступ к памяти до момента, когда данные становятся доступны для чтения или записи.
От этого параметра больше всего зависит производительность памяти, так как он задерживает доступ к данным. Например, CL16 означает, что требуется 16 тактов для выполнения команды.
Также латентность включает другие тайминги:
tRCD (RAS to CAS Delay) — время задержки между активацией строки и доступом к столбцу данных;
tRP (Row Precharge Time) — время, необходимое для подготовки строки памяти к новой операции;
tRAS (Active to Precharge Delay) — время, требуемое для завершения операции в строке до её перезагрузки.
Minimum delay time
Это опция в BIOS, которая задаёт количество тактов между обращением к памяти и началом регенерации.
CAS to RAS (tRCDmin) — 11
Задержка между активацией строки в памяти и доступом к столбцу. 3 Чем меньше этот параметр, тем быстрее работает память, так как в этом случае чтение или запись данных начинается быстрее.
Row Precharge (tRPmin) — 11
Это тайминг оперативной памяти, который обозначает время, за которое контроллер должен зарядить и закрыть предыдущую строку, прежде чем перейти к следующей в этом же банке.
Чем меньше значение этого тайминга, тем быстрее работает система, так как за счёт меньшей задержки быстрее происходит считывание или осуществляется запись данных в ячейку памяти.
Active to Precharge (tRASmin) — 29
Это тайминг оперативной памяти, который обозначает время, необходимое на накопление заряда для операции закрытия строки банка или минимальное время между командой активации и командой закрытия (для одного и того же банка).
Для максимальной производительности значение параметра памяти tRAS должно быть минимальным.
XMP Profile 1 — Not Supported
Это первый профиль в технологии XMP (Extreme Memory Profiles), который содержит настройки для более скромного, но наиболее стабильного разгона оперативной памяти.
XMP Profile 2 — Not Supported
Это второй профиль в технологии XMP (Extreme Memory Profiles), который содержит настройки для более скромного, но наиболее стабильного разгона оперативной памяти.
DIMM profile — [Default DIMM profile / Custom Profile / XMP Profile 1 / XMP Profile 2]
Memory Frequency Limiter — [Auto / 1067 / 1333 / 1600 / 1867 / 2133 / 2400 / 2667]
Memory Frequency Limiter (RAM Frequency Limiter) — это настройка в BIOS, которая ограничивает скорость передачи данных между памятью и процессором компьютера.
Она часто снижает скорость работы оперативной памяти ниже спецификаций производителя.
Чтобы изменить этот параметр, нужно войти в BIOS материнской платы и найти настройки с названием, например, RAM frequency Limiter или Memory Frequency Limiter. Для использования всего потенциала оперативной памяти рекомендуется установить максимальное значение.
Не все меню BIOS имеют эту опцию или позволяют отключить её. Если не удаётся полностью раскрыть потенциал оперативной памяти, отключение лимитера частоты и ввод собственной скорости RAM могут улучшить производительность.
ECC Support — [Enabled]
Это функция, которая позволяет обнаруживать и исправлять ошибки в оперативной памяти.
Такая ОЗУ распознаёт и устраняет спонтанно возникающие изменения в битах памяти, которых быть не должно. Как правило, такая память может исправить изменения в одном бите одного машинного слова.
Этот тип памяти используется в компьютерах, для которых важна бесперебойная работа, включая крупные серверные станции.
Для использования режима ECC необходима поддержка контроллером ОЗУ — как встраиваемого в чипсет, так и реализованного на кристалле вместе с ядрами.
Такая память работает медленнее обычной — в среднем, на 2–3%, так как для проверки контрольных сумм необходим один дополнительный такт контроллера.
Max TOLUD — [Dinamic / 1 GB / 1 GB / 1.25 GB / 1.5 GB / 1.75 GB / 2 GB / 2.25 GB / 2.75 GB / 3 GB / 3.25 GB]
Это параметр в BIOS, который устанавливает максимальное значение TOLUD (Top of Low Usable DRAM).
Он определяет верхнюю границу оперативной памяти, расположенной в пределах нижних четырёх гигабайт адресного пространства.
NMode Support — [2N Mode / Auto / 1N Mode]
Это параметр в BIOS, который устанавливает вариант поддержки NMode.
Варианты настроек: «Авто» (по умолчанию), «1N Mode» и «2N Mode».
Memory Scrambler — [Enabled / Disabled]
Это технология, которая оптимизирует паттерны электроимпульсов, подаваемых на память, для минимизации возможности негативных физических эффектов.
Также она используется для защиты данных, шифруя содержимое памяти, чтобы его нельзя было удалить и прочитать без использования контроллера.
Memory RefreshRate — [Disabled / x1 / x2]
(частота обновления памяти) — это опция в BIOS, которая позволяет настроить параметры работы оперативной памяти.
Она задаёт период между регенерацией соседних строк модуля памяти.
MRC Fast Boot — [Enabled / Disabled]
Это параметр в BIOS, который пропускает тестирование памяти во время процедуры перезагрузки системы, уменьшая время загрузки.
При использовании большего количества планок памяти и при высокой частоте модулей (2133 МГц и выше) отключение этой настройки может увеличить стабильность системы во время проведения разгона. Как только получена желаемая стабильность при разгоне, параметр включают обратно.
Force Cold Reset — [Enabled]
Это параметр в BIOS, который принудительно выполняет холодную загрузку или выбирает режим MRC cold reset, когда это необходимо во время выполнения MRC.
По умолчанию эта опция отключена.
DIMM Exit Mode — [Fast Exit / Auto / Slow Exit]
Это параметр в BIOS, который устанавливает режим выхода из режима работы с оперативной памятью.
По умолчанию установлен вариант «Fast Exit» (быстрый выход).
Power Down Mode — [PPD / No Power Down / ADP / ADP-PPD]
Это параметр в BIOS, который экономит энергию системы за счёт увеличения задержки DRAM во время режима бездействия.
У него есть два возможных значения: Enabled (включено) и Disabled (выключено). В выключенном состоянии в большинстве случаев снижает задержки при работе оперативной памяти.
APD (active power-down) — режим энергосбережения. В этом режиме открытые страницы сохраняются, а буфер строки остаётся включённым.
PPD (precharged power-down) — режим промежуточного энергосбережения. В него переходят, когда все банки в DDR предварительно заряжены. При выходе из этого режима все буферы страниц пустые.
DLL-off — максимальное энергосбережение. В этом режиме отключаются DLL для данных в DDR.
Также в режиме быстрого выхода из BIOS доступны варианты: No Power Down, Support APD, Support PPD, Support APD-PPD. В режиме медленного выхода — DLL-off, Support APD и DLL is off.Выбор значения зависит от конкретных условий и требований к энергосбережению.
Scrambler Seed Generation Off — [Disabled / Enabled]
Это параметр в BIOS, который позволяет управлять генерацией семени скремблера памяти.
Значение «Enabled» предотвращает генерацию семени скремблера, а «Disabled» — заставляет генерировать его всегда.
Memory Remap — [Enabled / Disabled]
Это опция в BIOS, которая позволяет переместить адресное пространство, используемое картами расширения, за пределы первых 4 Гбайт. Это даёт системе возможность видеть и использовать всю доступную оперативную память.
Опция актуальна, если на ПК установлено более 4 Гбайт оперативной памяти и используется 64-разрядная операционная система. 3 Включение опции (Enabled) переносит блоки адресов, используемые картами расширения, в адресное пространство за 4-м Гбайтом.
Если на компьютере установлено менее 4ГБ оперативной памяти либо установлена операционная система x86, то опцию лучше перевести в состояние Disabled (выключена).
Memory Alias Check — [Disabled / Enabled]
Включает или отключает проверку псевдонимов памяти. По умолчанию эта опция отключена (Disabled).
Channel A DIMM Control — [Enable Both DIMMS / Disable DIMM0 / Disable DIMM1 / Disable Both DIMMS]
Параметр в BIOS, который управляет доступностью слотов оперативной памяти канала «А».
Возможные значения:
Enable Both DIMMS — включает оба слота оперативной памяти канала «А»;
Disable DIMM0 — отключает первый слот оперативной памяти (тот, что расположен ближе к процессорному разъёму) канала «А»;
Disable DIMM1 — отключает второй слот оперативной памяти канала «А»;
Disable Both DIMMS — отключает оба слота оперативной памяти канала «A».

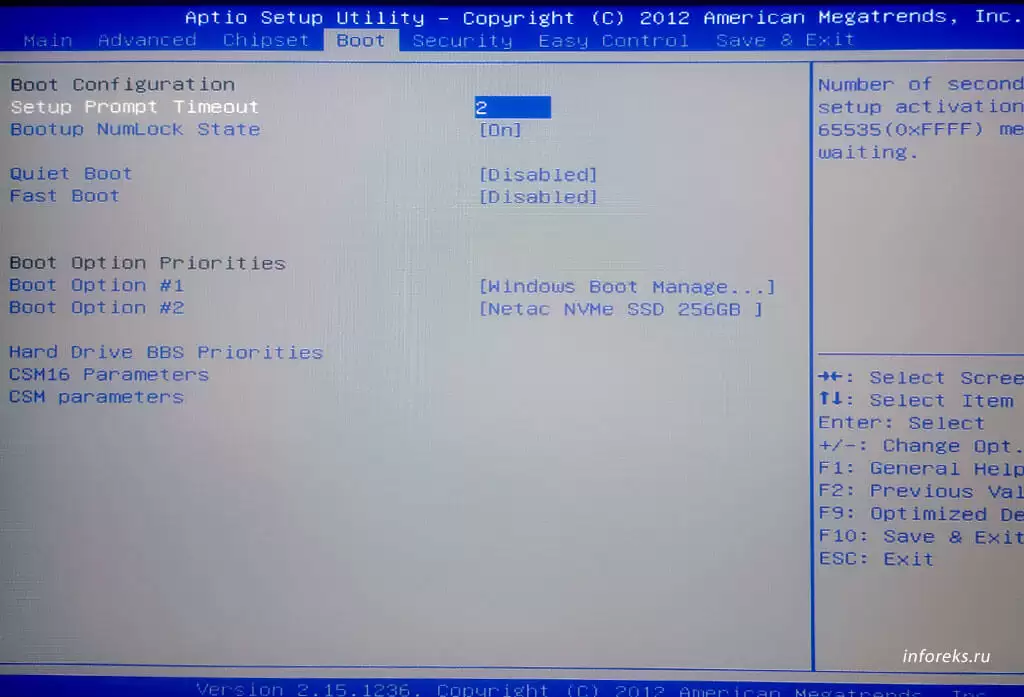

Boot (это раздел в BIOS, который отвечает за настройку загрузки.)
Boot Configuration (Конфигурация загрузки) — 2
Boot NumLock State — [On / Off]
Это параметр в BIOS, который определяет статус активности кнопки NumLock, то есть доступность цифрового блока кнопок клавиатуры во время загрузки ПК.
Возможные значения:
On — клавиша NumLock активна;
Off — клавиша NumLock не активна.
Quiet Boot — [Disabled / Enabled]
Это настройка в BIOS, которая позволяет выполнить тихую загрузку без вывода служебной информации.
При её включении (Enabled) до старта операционной системы на экран не выводится никаких сообщений. Вместо этого может отображаться логотип производителя компьютера или материнской платы, сохранённый во Flash-памяти.
Выключение (Disabled) этого режима позволяет видеть все сообщения процедуры POST, приглашение войти в BIOS Setup и т.д..
Опции Quiet Boot рекомендуется быть отключённой (Disabled), так как в некоторых ситуациях она мешает входу в настройки BIOS и отображению системных сообщений и ошибок во время включения компьютера, которые помогут устранить неисправность.
Fast Boot — [Disabled / Enabled]
Параметр в настройках BIOS, включение которого позволяет ускорить загрузку компьютера.
Это достигается путём оптимизации процесса загрузки за счёт минимизации процедур проверки и инициализации аппаратных компонентов.
Функция быстрой загрузки обычно по умолчанию включена в UEFI (BIOS) современных компьютеров. Отказываться от неё не стоит, если компьютер работает исправно, и его конфигурация не меняется. Отключить Fast Boot желательно в случаях, когда пользователь сталкивается с периодическими сбоями или ошибками в работе компьютера, либо же перед заменой или установкой новых аппаратных устройств компьютера.
Boot Option Priorities (это раздел в BIOS, который позволяет настроить приоритет загрузки)
Boot Option #1 — [Windows Boot Manager (Netac NVMe SSD 256 GB) / Netac NVMe SSD 256 GB / Disabled]
Это раздел в BIOS, который отвечает за выбор загрузочного устройства №1.
Boot Option #2 — [Netac NVMe SSD 256 GB / Windows Boot Manager (Netac NVMe SSD 256 GB) / Disabled]
Это раздел в BIOS, который отвечает за выбор загрузочного устройства №2.
Hard Drive BBS Priorities
Это параметр в UEFI, который отвечает за приоритет загрузки с HDD-дисков. Обычно его не трогают, оставляя по умолчанию.
Если в системе используется несколько жёстких дисков, в этом разделе можно изменить их приоритет.
CSM16 Parameters
Это параметры в BIOS, которые позволяют настроить модуль поддержки совместимости (CSM) для лучшей поддержки различных VGA, загрузочных устройств и дополнительных устройств.

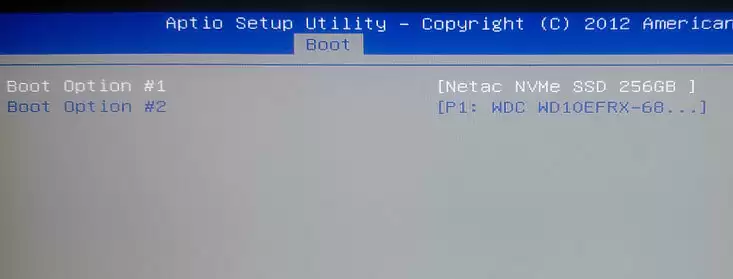

CSM parameters
CSM16 Parameters
Boot Option #1 — [Netac NVMe SSD 256 GB / P1: WDC WD10EFRX-68PJCN0 / Disabled]
Boot Option #2 — [P1: WDC WD10EFRX-68PJCN0 / Netac NVMe SSD 256 GB / Disabled]

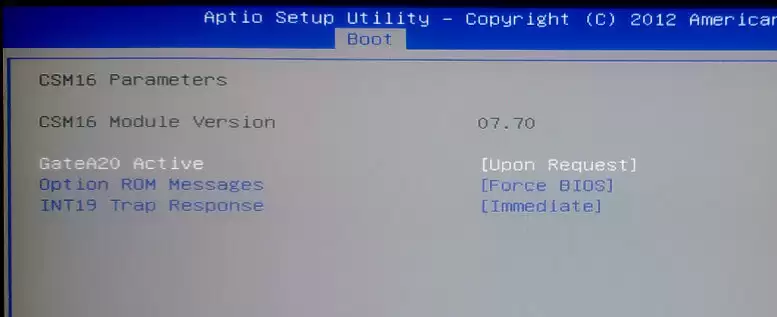

CSM16 Parameters
CSM16 Module Version — 07.70
Это параметр в BIOS, который отображает версию модуля CSM16.
GateA20 Active — [Upon Request / Always]
Ээто параметр в BIOS, который позволяет включить или отключить GateA20.
По умолчанию установлено значение «По запросу» (Upon Request).
