Немного информации про BIOS одной из самых бюджетных китайских материнских плат на сокете 1155 — Azerty MB-B75. На характеристиках данной материнки останавливаться не стану, информация есть в интернете. Сам же приобрел ее по случаю на Озоне для апгрейда дачного компьютера. Дома уже давно без дела лежали процессор i5-3570k и накопитель Netac NVMe SSD на 256 Гб. На плюсах и минусах этой материнке в этой статье акцентироваться не стану (кому интересно — вот небольшая страничка, где в т.ч. рассмотрены несколько частых вопросов по данной плате). В целом отмечу только что Azerty MB-B75 или аналогичные недорогие материнские платы от других китайских брендов лучший вариант для поклонников ретро-сборок на сокете LGA 1155. Ибо лучше купить новую материнку с поддержкой m2 nvme и SATA3 за недорого, чем старый б/у хлам с Авито — на старых чипсетах и со старыми интерфейсами. Причем материнки 10-летней (и более) давности жадные продаваны с Авито выставляют за весьма немалые деньги.
Ну а теперь вернемся к самому биос-у Azerty MB-B75. Сразу отмечу, что не буду давать от себя какие-либо советы по его настройкам — что там разрешать или запрещать и т.п.
Читайте, думайте и решайте сами. Здесь представлена и обобщена справочная информация по меню и пунктам биос-а, взятая с различных зарубежных технических сайтов (использовался google-переводчик и нейросеть).

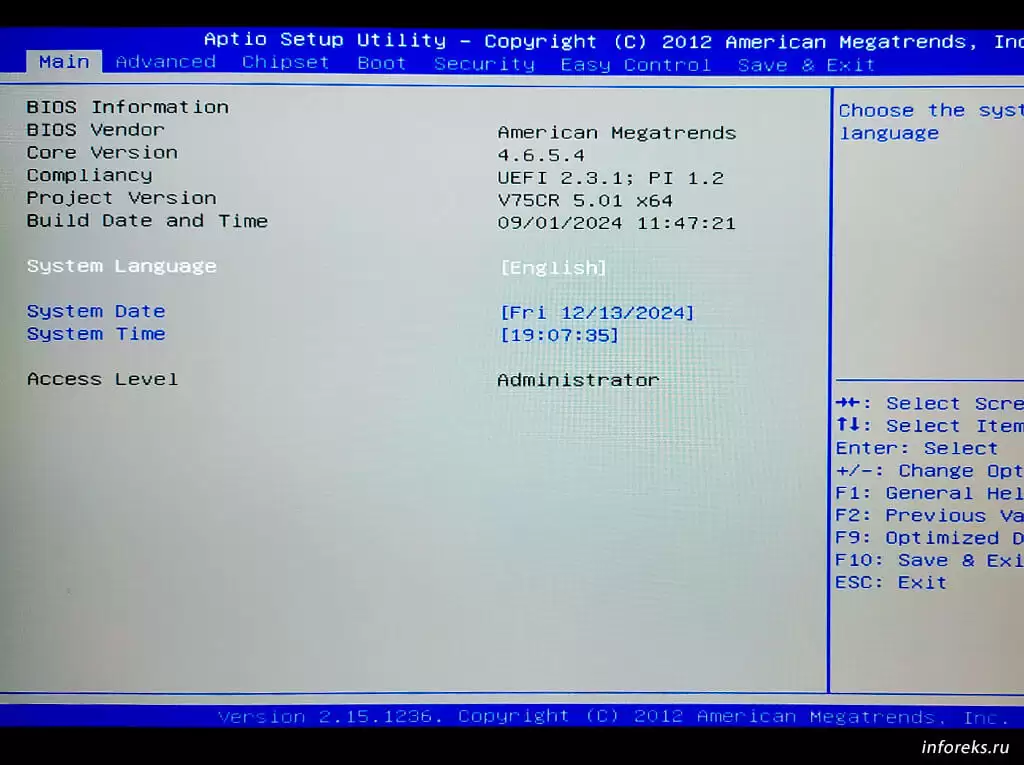

При загрузке компьютера с удерживаемой клавишей Del (Esc) попадаем в начальную вкладку BIOS под названием “Main”. Здесь можно установить только дату и время. Язык по умолчанию английский. Какие либо варианты выбора других языков отсутствуют.
BIOS Information (Информация о BIOS)
BIOS Vendor (Поставщик BIOS) — American Megatrends
Core Version (Базовая версия) — 4.6.5.4
Compliancy (Соответствие) — UEFI 2.3.1; PI 1.2
Project Version (Версия проекта) — V75CR 5.01 x64
Build Date and Time (Дата и время сборки) — 09/01/2024 11:47:21
System Language (Язык системы) — English
{только английский язык без каких-либо вариантов}
System Data (Системная дата) — (Fri 12/13/2024)
System Time (Системное время) — (19:07:35)
Access Level (Уровень доступа) — Administrator

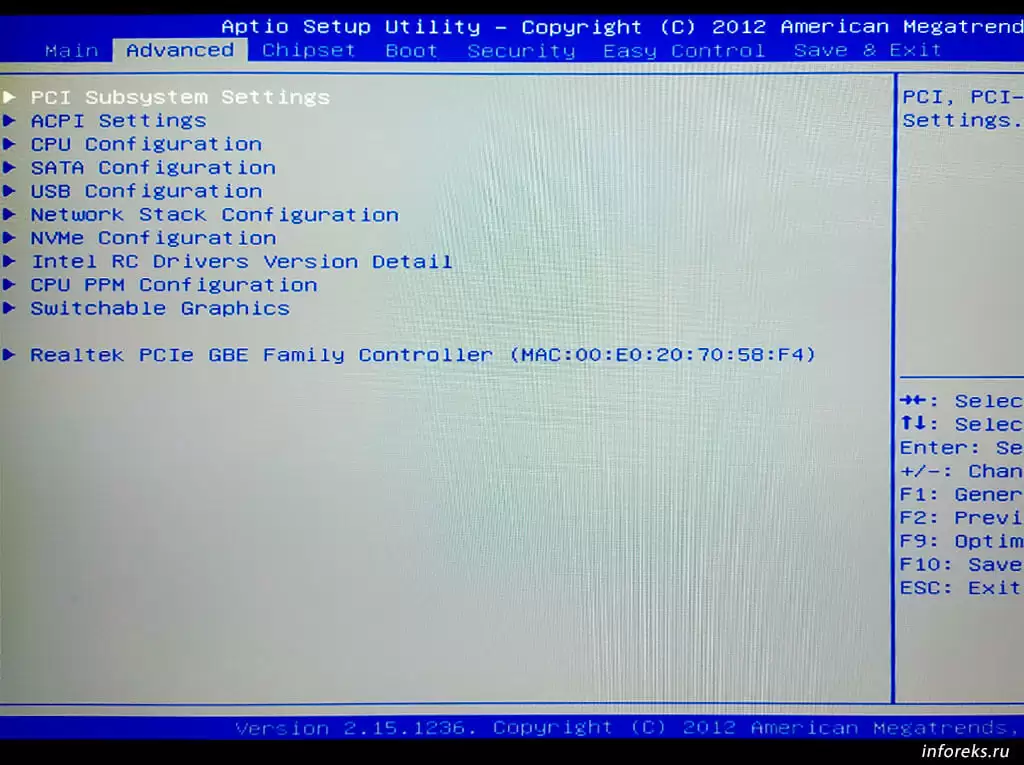

Следующая вкладка под названием «Advanced» (расширенные настройки) посвящена основным настройкам системы.
PCI Subsystem Settings (Настройки подсистемы PCI)
ACPI Settings (Настройки ACPI)
CPU Configuration (Конфигурация ЦП)
SATA Configuration (Конфигурация SATA)
USB Configuration (USB-конфигурация)
Network Stack Configuration (Конфигурация сетевого стека)
NvMe Configuration (Конфигурация NVMe)
Intel RC Drivers Version Detail (Подробности версии драйверов Intel RC)
CPU PPM Configuration (Конфигурация ЦП PPM)
Switchable Graphics (Переключаемая графика)
Realtek PCIe GBE Family Controller (Контроллер семейства Realtek)

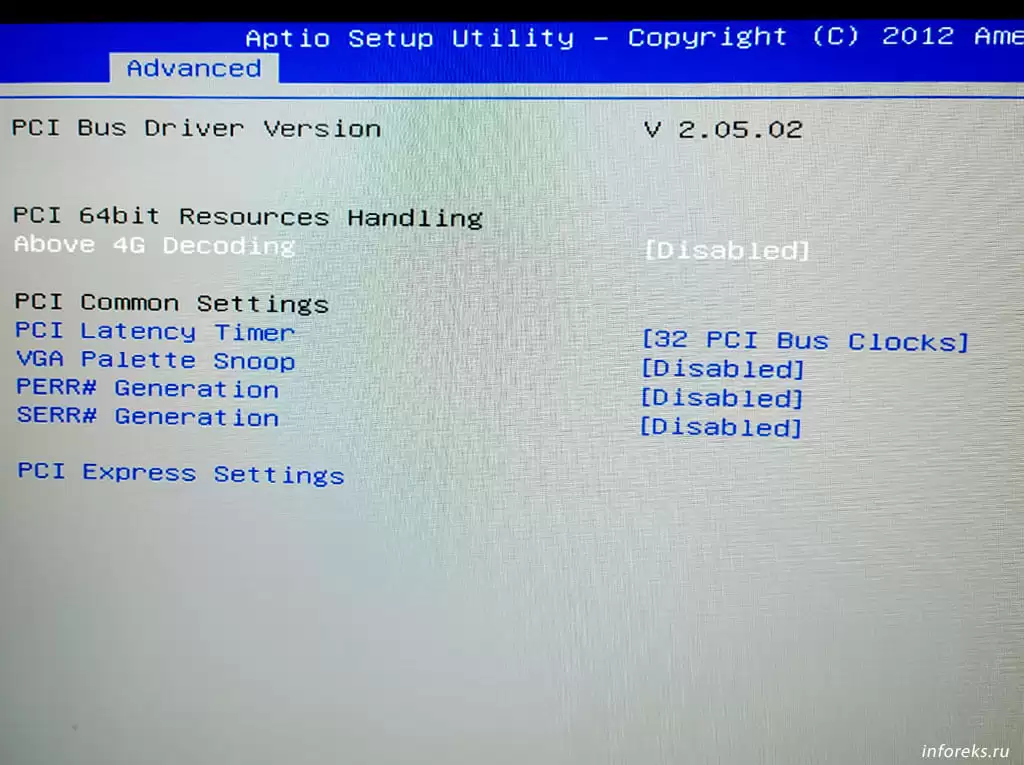

Рассмотрим пункты меню «Advanced» — PCI Subsystem Settings
PCI Bus Driver Version (Версия драйвера шины PCI) — V 2.05.02
PCI 64bit Resources Handling (Обработка 64-битных ресурсов PCI)
Above 4G Decoding (Декодирование выше 4G) — [Disabled / Enabled]
Функция «Above 4G Decoding» позволяет процессору использовать больше 4-х гигабайт оперативной памяти для контроля за видеокартой. По умолчанию система резервирует некоторое количество RAM, выделяя его под кэш видеопамяти. Включение «Above 4G Decoding» расширяет этот самый кэш, резервируя еще больше памяти.
Где это может быть полезно? Разумеется, лишь на машинах с большим количеством оперативной памяти. Это может несколько ускорить обмен данными межу процессором и видеокартой. Однако какого-либо прироста быстродействия в играх ждать не стоит. Вместе с тем, если оперативки сильно меньше 16 гигабайт, экспериментировать с этой опцией не стоит. Вряд ли станет лучше.
По-настоящему данная функция пригодится только майнерам. Им нужно как можно больше видеопамяти на как можно более высокой скорости. К тому же некоторые алгоритмы в принципе откажутся работать без включения «Above 4G Decoding».
PCI Common Settings (Общие настройки PCI)
PCI Latency Timer (Таймер задержки PCI) — [32 PCI Bus Clocks / 64 PCI Bus Clocks / 96 PCI Bus Clocks / 128 PCI Bus Clocks / 160 PCI Bus Clocks / 192 PCI Bus Clocks / 224 PCI Bus Clocks / 248 PCI Bus Clocks]
Функция BIOS определяет, насколько долго устройство PCI способно удерживать одноименную шину перед тем, как отправить ее другому устройству. С увеличением времени ожидания также увеличивается время до передачи. Обращение к шине еще больше увеличивает задержку, что приводит к тому, что время ожидания PCI сокращает доступ к шине. Таким образом, увеличивается пропускная способность шины PCI. Активное устройство может дольше работать с шиной, но остальные ждут своей очереди и PCI Latency Timer увеличивается.
В большинстве случаев значение для параметра равно 32 cycles. Это говорит о том, что устройство PCI должно завершить все операции в течение 32 циклов таймера или отправить их на другое устройство. Для того чтобы повысить производительность системы, рекомендуется использовать значение 64 или 128 циклов. В зависимости от параметров системы оптимальное значение PCI Latency Timer может быть различным. Правильно отслеживайте производительность своей системы после ожидания, и это поможет вам оптимизировать время ожидания.
Долгое время ожидания не всегда можно назвать оптимальным. Подобные настройки могут серьезно повлиять на производительность, ведь другие устройства PCI будут ждать своей очереди в течение длительного времени. Особенно это видно на системах, которые обладают большим количеством устройств PCI. Аналогичная ситуация в системах с устройствами, регулярно записывающими данные на шину PCI. Кроме того, для некоторых устройств PCI характерна нестабильная работа при высоком значении ожидания PCI. Они требуют приоритетного доступа к шине, в то время как одно из устройств задерживает шину PCI на протяжении длительного периода времени. Ситуация становится сложной. Однако ее решение довольно просто: достаточно изменить значение параметра PCILatencyTimer на 32 cycles.
VGA Palette Snoop (Просмотр палитры VGA) — [Disabled / Enabled]
Данная опция дает возможность синхронизировать цвета видеокарты и изображения, захватываемого с помощью карты ввода-вывода видео (карты видеомонтажа). Если при захвате видео цвета отображаются некорректно, включите эту опцию (Enabled). Во всех остальных случаях опция должна быть выключена (Disabled).
PERR# Generation — [Disabled / Enabled]
Опция в BIOS, которая позволяет включить или отключить генерацию PERR# для устройства PCI.
SERR# Generation — [Disabled / Enabled]
Опция в BIOS, которая позволяет включить или отключить генерацию SERR# для устройства PCI.
SERR# — это сигнал ошибки чётности в фазе адреса, ошибки чётности в фазе данных специального цикла или другой ошибки, способной оказать влияние на работоспособность системы в целом.

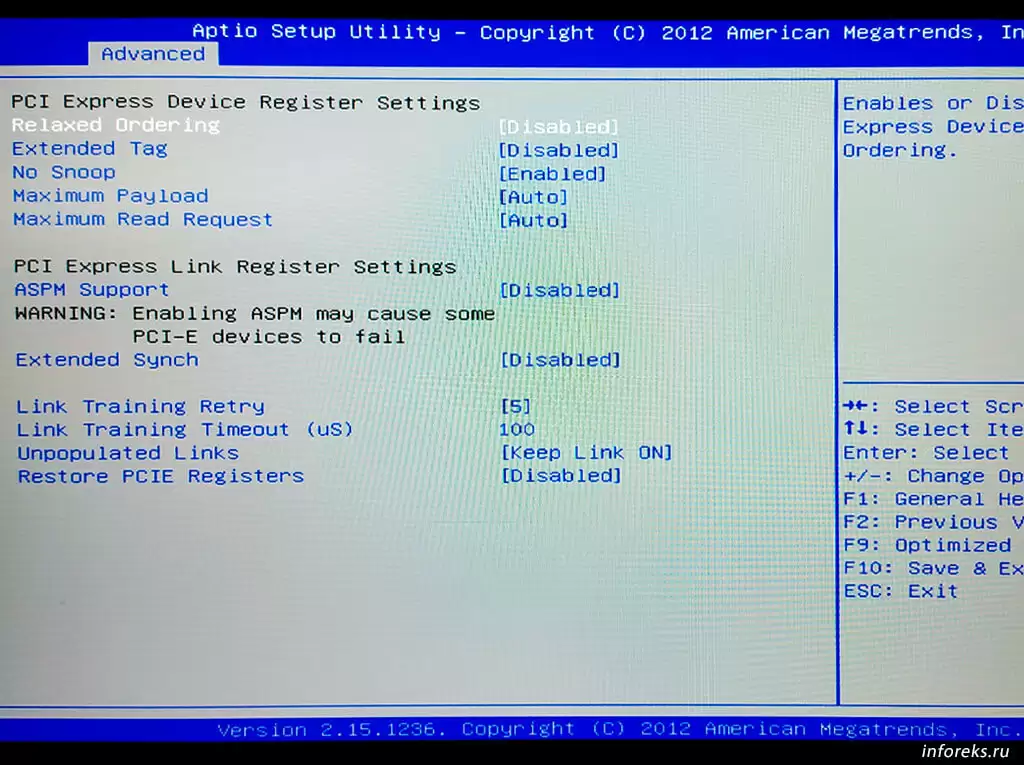

PCI Express Settings (Настройки PCI Express)
Рассмотрим подменю опции PCI Express Settings:
PCI Express Device Register Settings (Настройки регистрации устройств PCI Express)
Relaxed Ordering — [Disabled / Enabled]
Это режим в PCI Express, который позволяет переупорядочивать некоторые транзакции, полученные до других, ранее поставленных в очередь.
Extended Tag — [Disabled / Enabled]
Это опция в BIOS, которая позволяет устройству использовать 8-битное поле тега в качестве запрашивающего. Если опция включена, это даёт возможность устройству иметь до 256 незавершённых транзакций одновременно, что может повысить производительность.
Возможность использовать дополнительные 8 бит для идентификации транзакции. Это увеличивает количество невыполненных неопубликованных запросов (NPR),таким образом, позволяют приложениям насыщать полосу пропускания канала, чтобы извлечь все преимущества скорости PCIe Gen 3. Можно разрешить.
No Snoop — [Enabled / Disabled]
No Snoop — это опция в BIOS, которая позволяет включить или отключить функцию No Snoop для устройства PCI Express.
При включённой опции кеши процессора не нужно проверять, и устройству PCIe не нужно ждать ответа на проверку, прежде чем использовать данные. Это может сократить задержку получения данных и увеличить постоянную пропускную способность чтения в случае, если оборудование поддерживает ограниченное количество одновременных транзакций чтения.
Например, если графический процессор берёт взаймы дополнительную память у процессора для «слива» и «восстановления», то ему не нужно проверять кеши процессора, чтобы увидеть, есть ли в них изменённые копии строк кэша.
Также к преимуществам опции No Snoop относят снижение трафика проверки кешей процессора, трафика согласованности на межчиповых связях в многочиповых системах и общего потребления энергии.
Maximum Payload — [Auto / 128 Bytes / 256 Bytes / 512 Bytes / 1024 Bytes / 2048 Bytes / 4096 Bytes ]
Maximum Payload — это опция в BIOS, которая определяет максимальный размер пакета данных, используемый при обмене с картами PCI Express.
Возможные значения: 128, 256, 512, 1024, 2048, 4096.
Наибольшая производительность достигается при установке самого большого значения в 4096 байт (именно оно и предлагается по умолчанию). Если карта расширения не поддерживает пакет такого объёма, она просто сообщит об этом контроллеру, и он автоматически снизит размер пакета до необходимой величины. Если установить меньшее значение, все подключённые устройства будут использовать максимальный размер пакета 256 байт, даже если они поддерживают больший объём.
Maximum Read Request — [Auto / 128 Bytes / 256 Bytes / 512 Bytes / 1024 Bytes / 2048 Bytes / 4096 Bytes]
Maximum Read Request — это опция в BIOS, которая позволяет установить максимальный размер запроса на чтение для устройства PCI Express или позволить системе выбрать значение автоматически. Возможные значения: «Авто» (по умолчанию), 128 байт, 256 байт, 512 байт, 1024 байт, 2048 байт, 4096 байт.
PCI Express Link Register Settings (Настройки регистрации соединения PCI Express)
ASPM Support — [Disabled / Auto / Force L0s]
ASPM Support — это опция в BIOS, с помощью которой можно управлять энергосберегающей технологией шины DMI/PCIe на стороне чипсета. Контроллеры чипсета и устройств, подключённых к нему (через слоты PCI Express в том числе), всегда должны работать синхронно. Поэтому даже при отсутствии потока данных они посылают сигналы определённого вида, которые приёмная часть интерпретирует как пустые и просто игнорирует. С помощью данной опции можно запретить передачу пустых сигналов в одну или обе стороны, тем самым будет экономиться электроэнергия при отсутствии потока данных между процессором и чипсетом. Однако при его появлении контроллерам шины DMI/PCIe потребуется определённое время для синхронизации.
WARNING: Enabling ASPM may cause some PCI-E devices to fail (ВНИМАНИЕ: включение ASPM может привести к сбою некоторых устройств PCI-E)
Extended Synch — [Disabled / Enabled]
Extended Synch — это опция в BIOS, которая позволяет генерировать расширенные шаблоны синхронизации. По умолчанию опция отключена.
Link Training Retry — [Disabled / 2 / 3 / 5]
Link Training Retry — это опция в BIOS, которая определяет количество попыток повторной настройки ссылки, если предыдущая попытка оказалась неудачной.
По умолчанию обычно установлено значение 5.
Link Training Timeout (uS) — [100]
Link Training Timeout — это опция в BIOS, которая определяет, сколько микросекунд программа будет ждать перед опросом бита «Link Training» в регистре статуса ссылки.
Диапазон значений — от 10 до 10 000 μс
Unpopulated Links — [Keep Link ON / Disabled]
Unpopulated Links — это опция в BIOS, которая позволяет отключить незаполненные ссылки PCI Express для экономии энергии. Если установить значение «Отключено», программное обеспечение отключит незаполненные ссылки. По умолчанию установлено значение «Оставить ссылку включённой» (Keep Link ON).
Restore PCIE Registers — [Disabled]
Restore PCIE Registers — это опция в BIOS, которая позволяет восстановить конфигурацию устройства PCI Express после выхода из состояния S3 (спящего режима).
В операционных системах, не поддерживающих PCI Express (например, Windows Vista), некоторые устройства могут быть неправильно инициализированы после S3. 2 Включение этой опции восстанавливает конфигурацию устройства PCI Express при выходе из состояния S3. Однако стоит учитывать, что включение этой опции может вызвать проблемы с другим оборудованием после выхода из состояния S3. По умолчанию опция отключена.

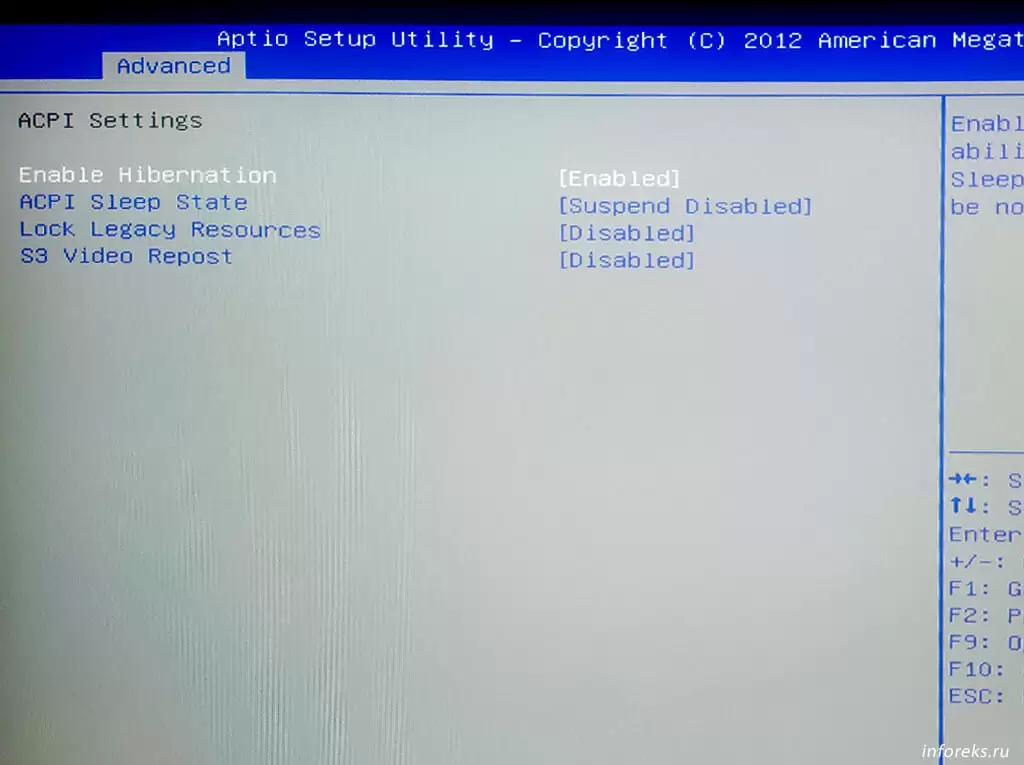

Следующий пункт меню «Advanced» называется «ACPI Settings» (Настройки ACPI)
Enable Hibernation (Включить спящий режим) — [Enabled / Disabled]
ACPI Sleep State — [Suspend Disabled / S1 only (CPU Stop Clock)]
ACPI определяет следующие состояния сна.
Suspend Disabled (Приостановка отключена) / «S1 only (CPU Stop Clock)] — это настройка в BIOS, которая позволяет выбрать максимальное состояние сна ACPI, в которое система переходит при нажатии кнопки SUSPEND. При этой настройке процессор не выполняет инструкции, все ресурсы питания, которые обеспечивают системный уровень S0, отключены, контекст системной памяти сохраняется, а устройства, которые могут разбудить систему, могут заставить процессор продолжить выполнение с того места, где он остановился.
Lock Legacy Resources — [Disabled / Enabled]
Это параметр в BIOS, который позволяет заблокировать устаревшие ресурсы устройств
S3 Video Repost — [Disabled / Enabled]
Это параметр в BIOS, который отвечает на вопрос, нужно ли повторно инициализировать видеокарту при пробуждении из энергосберегающего режима S3. Для современных моделей необходимости в этом нет, поэтому по умолчанию стоит Disabled. Включить опцию имеет смысл, когда в составе системы находится старый видеоадаптер и при выходе из спячки на экране возникают артефакты.
Обычно опция располагается в разделе BIOS, посвящённом настройке параметров питания персонального компьютера (Power и т.п.).
Если пользователь активировал данный параметр, выбрав значение Enabled (Yes), то при выходе из состояния Suspend to RAM происходит перезапуск BIOS видеокарты, что позволяет добиться правильной работы видеокарты.

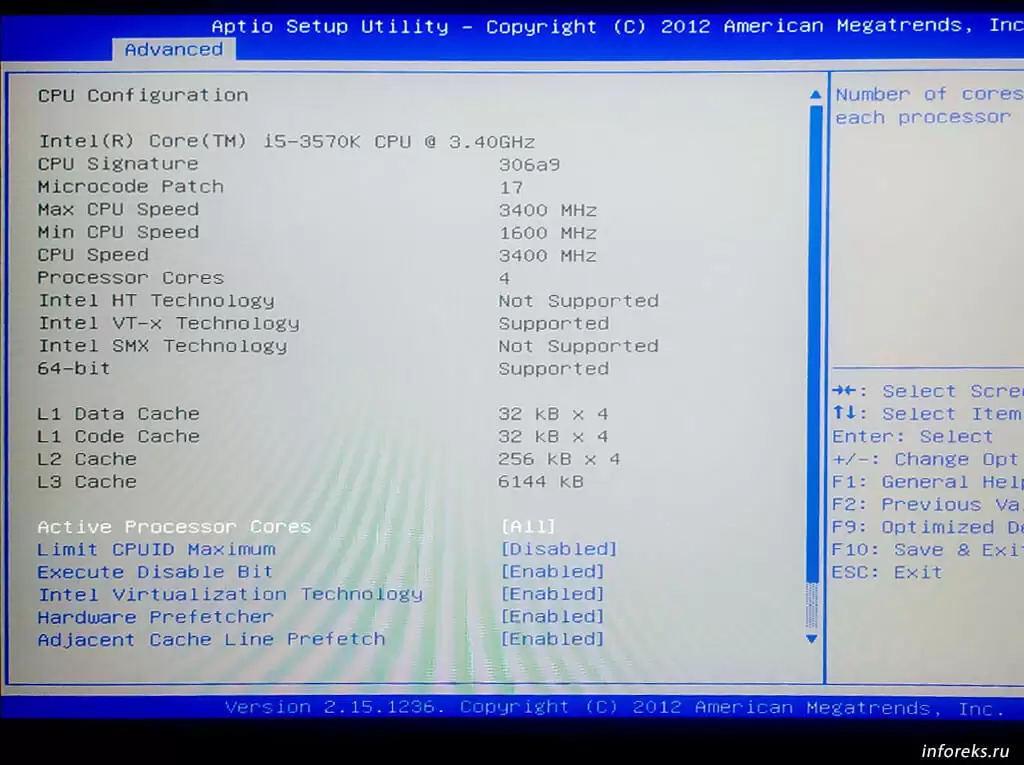

CPU Configuration (Конфигурация ЦП)
Следующая информация об установленном процессоре:
Intel(R) Core(™) i5-3570 CPU @ 3.40GHz
CPU Signature — 306a9
Microcode Patch — 17
Max CPU Speed — 3400 MHz
Min CPU Speed — 1600 MHz
CPU Speed — 3400 MHzProcessor Cores — 4
Intel HT Technology — Not Supported
Intel VT-x Technology — Supported
Intel SMX Technology — Not Supported
64-bit — Supported
L1 Data Cache — 32 kB x 4
L1 Code Cache — 32 kB x 4
L2 Cache — 256 kB x 4
L3 Data Cache — 6144 kB
Active Processor Cores — [All / 1 /2 /3]
Параметр, который регулирует число включенных ядер процессора. Он позволяет отключать два или три из них. Например, при значении «2» отключаются два ядра из четырёх, а при значении «1» — три ядра, остаётся единственное.
По умолчанию должно быть установлено значение «All», то есть все ядра работают. Пользоваться этой опцией имеет смысл, только если процессор повреждён или нужно установить рекорд разгона. В других случаях лучше оставлять все ядра включёнными.
Limit CPUID Maximum — [Disabled / Enabled]
Это параметр в BIOS, который позволяет управлять доступом операционной системы к инструкциям CPUID, с помощью которых система определяет тип установленного процессора.
Для современных операционных систем (начиная с Windows 2000) ограничение лучше снять (значение Disabled). Для устаревших и малораспространённых операционных систем может потребоваться ограничение числом 3 (для чего необходимо установить для этой опции значение Enabled).
Когда параметр включён, процессор ограничивает максимальное входное значение CPUID до 03h при запросе, даже если процессор поддерживает более высокое значение. Когда ограничение отключено, процессор возвращает фактическое максимальное входное значение CPUID при запросе.
По умолчанию параметр отключён, его рекомендуется оставлять в таком положении. Включить его следует только в том случае, если планируется использовать более новый процессор с операционной системой, которая его не поддерживает.
Execute Disable Bit — [Enabled / Disabled]
Параметр в BIOS, который отвечает за запрет выполнения программ из области памяти, отведённой под данные.
Этот механизм обеспечивает дополнительную защиту компьютера от вредоносных программ и хакерских атак. Большинство современных процессоров позволяют аппаратно запретить исполнение программ из области, явно предназначенной для хранения данных, а не кода.
Если процессор поддерживает эту технологию, рекомендуется включить (Enabled) опцию Execute Disable Bit. Для более ранних моделей процессоров, лишенных поддержки этой функции, следует установить значение Disabled.
Intel Virtualization Technology — [Enabled / Disabled]
Это технология аппаратной виртуализации ресурсов, разработанная компанией Intel. Она позволяет запускать на одном физическом компьютере (хосте) несколько экземпляров операционных систем (гостевых ОС) в целях обеспечения их независимости от аппаратной платформы и эмуляции нескольких (виртуальных) машин на одной физической.
Hardware Prefetcher — [Enabled / Disabled]
Это механизм аппаратной предвыборки инструкций и данных из оперативной памяти в BIOS. Он ускоряет скорость работы центрального процессора.
При активации опции специальный механизм выборки анализирует и предсказывает, какие данные могут быть запрошены из оперативной памяти в ближайшее время для выполнения заданной инструкции. Эти данные заранее загружаются в кэш второго уровня на процессоре, что и приводит к увеличению общей скорости работы.По умолчанию Hardware Prefetcher включён (положение Enabled). Однако на материнской плате есть возможность отключить его переводом в положение Disabled. Это нужно на случай, если механизм Hardware Prefetcher работает с ошибками, что приводило к проблемам в работе системы.
В нормальных условиях Hardware Prefetcher должен быть включён.
Adjacent Cach Line Prefetch — [Enabled / Disabled]
Это параметр в BIOS, который позволяет управлять блоком аппаратной предвыборки строки данных из оперативной памяти.
Принцип работы: вслед за запрашиваемой процессором строкой данных из ОЗУ длиной в 64 байт отправляется следующая строка, которую процессор не запрашивал. Вероятность, что она скоро пригодится, достаточно велика, поэтому этот алгоритм увеличивает быстродействие.
При установке значения Enabled для опции Adjacent Cache Line Prefetch включается механизм автоматической предвыборки следующей за запрашиваемой строки. За счёт этого в кэш-памяти оказывается не одна 64-байтная строка, а две смежных общей длиной в 128 байт. Выбор Disabled деактивирует данный механизм.
TCC Activation offset — [0]
Это параметр в BIOS, который отвечает за срабатывание троттлинга по температуре на указанное значение, ниже максимального значения, указанного на сайте Intel в описании процессора.
Например, если максимальное значение срабатывания троттлинга по температуре составляет 100 градусов, а у Tсс Activation Offset стоит значение 5, то троттлинг по температуре сработает при 95 градусах. Если же поставить 15, то троттлинг по температуре сработает при 85 градусах.
Primary Plane Current value — [0]
Secondary Plane Current value — [0]

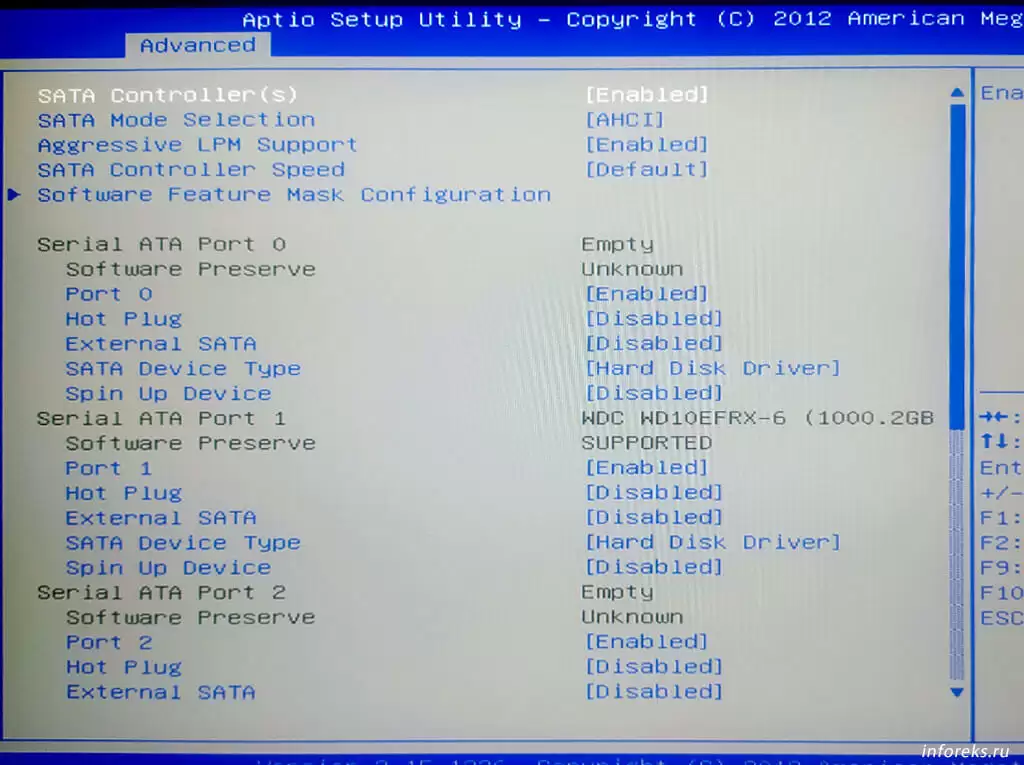

SATA Configuration
Меню в BIOS, которое определяет режим работы стандартного IDE/SATA-контроллера чипсета.
SATA Controller(s) (SATA-контроллер (ы)) — [Enabled / Disabled]
SATA Mode Selection — [IDE / AHCI / RAID]
Это опция в BIOS, которая позволяет указать режим работы SATA-контроллера материнской платы. Некоторые возможные значения:
IDE. Режим совместимости с устаревшими жёстким диском и Windows. Для обращения к SATA-накопителям будет использоваться механизм, аналогичный обычному IDE-контроллеру.
RAID. Встречается только на материнских платах, поддерживающих RAID-массивы из накопителей, подключённых к стандартному IDE/SATA-контроллеру чипсета. Его выбор даёт возможность объединять жёсткие диски в RAID-массивы с целью повышения надёжности хранения информации или для увеличения скорости работы.
AHCI. Современный режим, дающий пользователю повышенную скорость работы с жёстким диском (как следствие, всей ОС), возможность подключения SSD, технологию «Hot Swap» («горячая» замена накопителя без остановки работы системы).
Менять значения опции SATA Controller Mode нужно только перед установкой или переустановкой Windows. Если система установлена, простая смена режима в BIOS приведёт к появлению «синего экрана смерти».
Aggressive LPM Support — [Enabled / Disabled]
Это функция в BIOS, которая отвечает за оптимизацию энергопотребления компьютера.
Принцип работы: когда компьютер находится в режиме бездействия или ожидания, BIOS активирует функцию Aggressive LPM Support, которая включает ряд механизмов для снижения потребления энергии. Она может управлять работой процессора, видеокарты, жёсткого диска, а также питанием подключённых устройств.
Когда компьютер не используется и находится в режиме ожидания, функция Aggressive LPM Support автоматически отключает или снижает питание неиспользуемых устройств, таких как USB-порты, PCI-слоты и другие периферийные устройства. Это позволяет значительно сократить потребление энергии и повысить энергоэффективность системы.
Однако следует учитывать, что Aggressive LPM Support может негативно повлиять на производительность компьютера. В режиме низкого энергопотребления компоненты работают медленнее, что может сказаться на времени выполнения задач и отзывчивости системы. Поэтому перед включением этой функции рекомендуется оценить её влияние на производительность и принять решение, исходя из собственных потребностей и требований к компьютеру.
SATA Controller Speed — [Default / Gen1 / Gen2 / Gen3]
Это опция, которая позволяет установить верхний лимит скорости для портов SATA II интегрированного SATA-контроллера.
Возможные значения опции:
Force GEN1 — максимальная скорость обмена данными будет составлять 150 Мбайт/с (как у первой версии SATA);
Force GEN2 — верхний лимит скорости обмена данными будет составлять 300 Мбайт/с (предел для SATA II);
Gen3 — это поддерживаемая скорость интерфейса SATA третьего поколения, которая составляет 6,0 Гбит/с
Default — автоматическое определение скорости обмена данными по порту SATA II (режим будет выбираться исходя из спецификаций подключённых накопителей).
