Software Feature Mask Configuration (Конфигурация маски функций программного обеспечения)
Serial ATA Port 0 — [Empty]
Software Preserve — [Unknown]
Port 0 — [Enabled]
Hot Plug — [Disabled]
External SATA — [Disabled]
SATA Device Type — [Hard Disk Driver]
Spin Up Device — [Disabled]
Serial ATA Port 1 — WDC WD10EFRX-6 (1000,2GB
Software Preserve — SUPPORTED
Port 1 — [Enabled]
Hot Plug — [Disabled]
External SATA — [Disabled]
SATA Device Type — [Hard Disk Driver]
Spin Up Device — [Disabled]
и т.д.

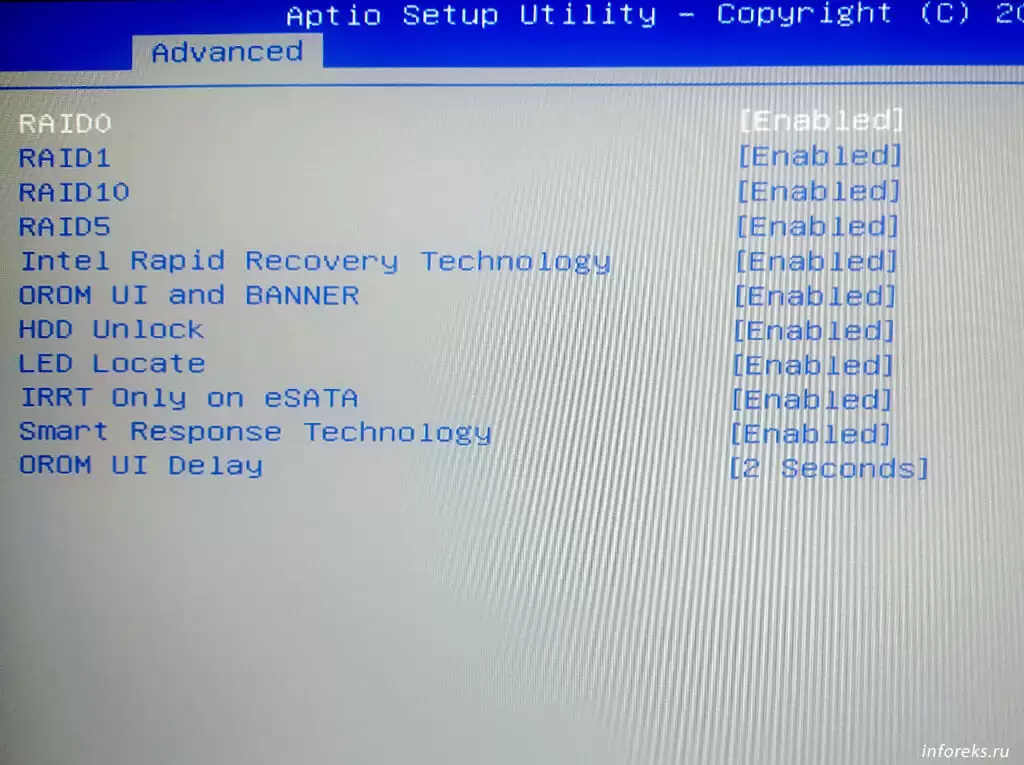

Software Feature Mask Configuration
RAID0 — [Enabled / Disabled]
RAID1 — [Enabled / Disabled]
RAID10 — [Enabled / Disabled]
RAID5 — [Enabled / Disabled]
Intel Rapid Recovery Technology- [Enabled / Disabled]
OROM UI and BANNER- [Enabled / Disabled]
HDD Unlock- [Enabled / Disabled]
LED Locate- [Enabled / Disabled]
IRRT Only on eSATA- [Enabled / Disabled]
Smart Response Technology- [Enabled / Disabled]
OROM UI Delay — [2 Seconds / 4 Seconds / 6 Seconds / 8 Seconds]

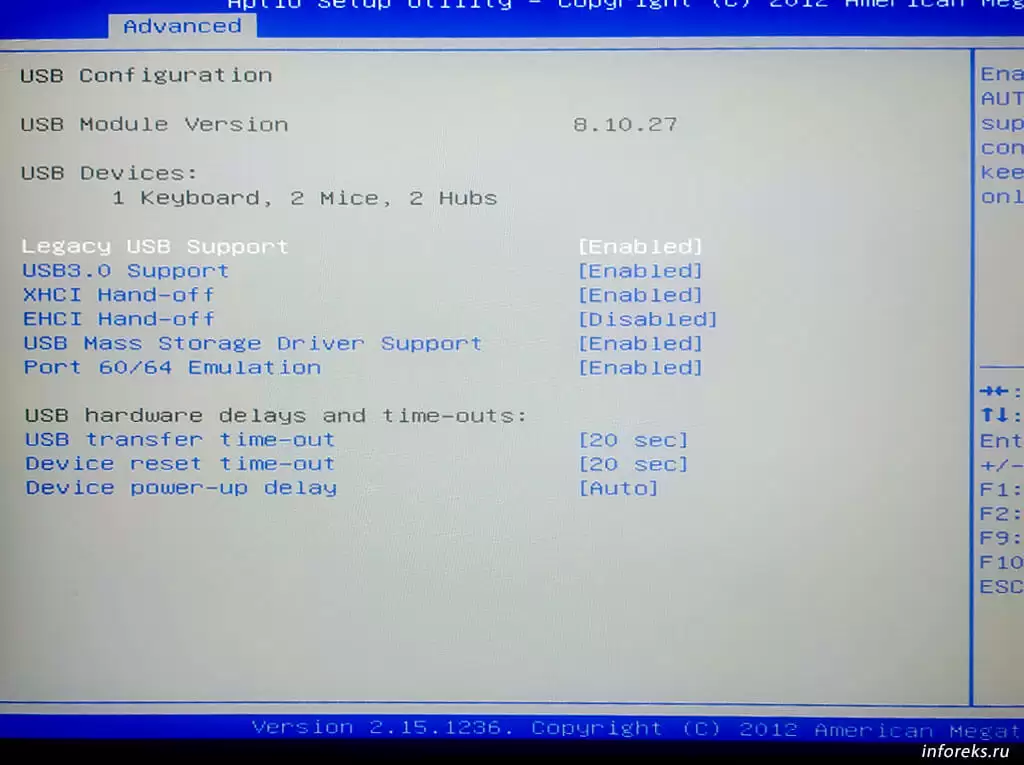

USB Configuration
USB Module Version 8.10.27
USB Devices:
1 Keyboard, 2 Mice, 2 Hubs
Legacy USB Support — [Enabled / Disabled / Auto]
USB3.0 Support — [Enabled / Disabled]
XHCI Hand-off — [Enabled / Disabled]
EHCI Hand-off — [Disabled / Enabled]
USB Mass Storage Driver Support — [Enabled / Disabled]
Port 60/64 Emulation — [Enabled / Disabled]
USB hardware delays and time-outs:
USB transfer time-out — [20 sec / 1 sec / 5 sec / 10 sec]
Device reset time-out — [20 sec / 10 sec / 30 sec / 40 sec]
Device power-up delay — [Auto / Manual]
Device power-up delay in seconds — [5]

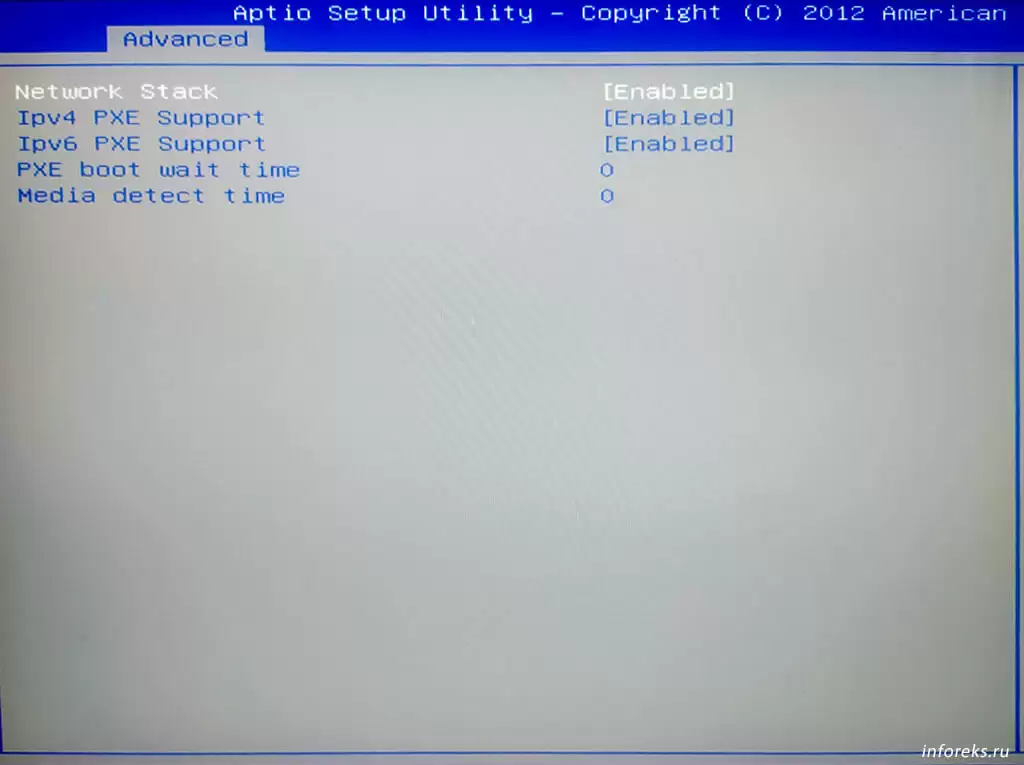

Network Stack Configuration (Конфигурация сетевого стека)
Network Stack — [Enabled]
Ipv4 PXE Support — [Enabled]
Ipv6 PXE Support — [Enabled]
PXE boot wait time — [0]
Media detect time — [0]

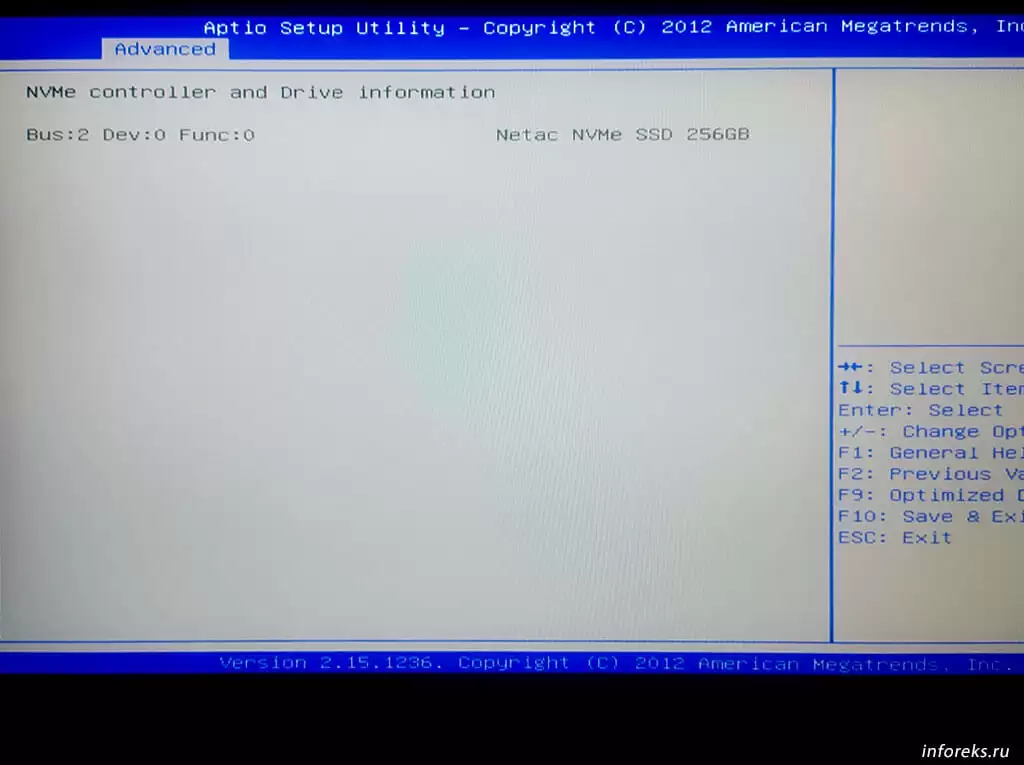

NvMe Configuration (Конфигурация NVMe)
NVMe Controller and Drive Information
Bus:2 Dev:0 Func:0 Netac NVMe SSD 256GB

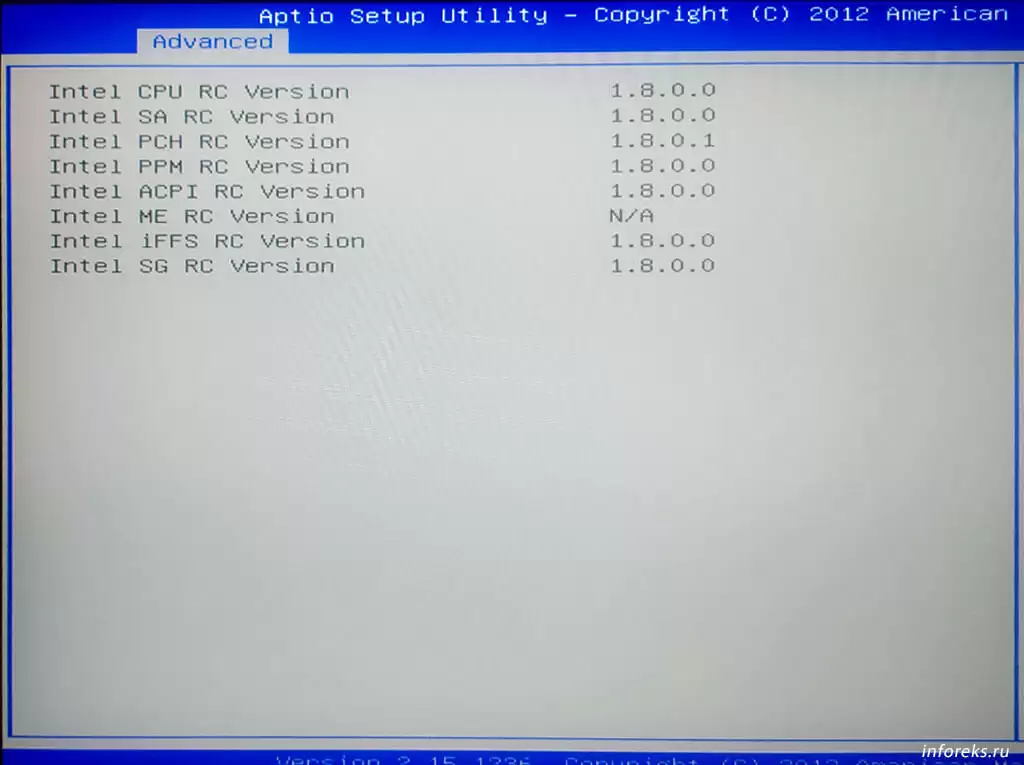

Intel RC Drivers Version Detail (Подробная информация о версии драйверов Intel RC)
Intel CPU RC Version — 1.8.0.0
Intel SA RC Version — 1.8.0.0
Intel PCH RC Version — 1.8.0.1
Intel PPM RC Version — 1.8.0.0
Intel ACPI RC Version — 1.8.0.0
Intel ME RC Version — N/A
Intel iFFS RC Version — 1.8.0.0
Intel SG RC Version — 1.8.0.0

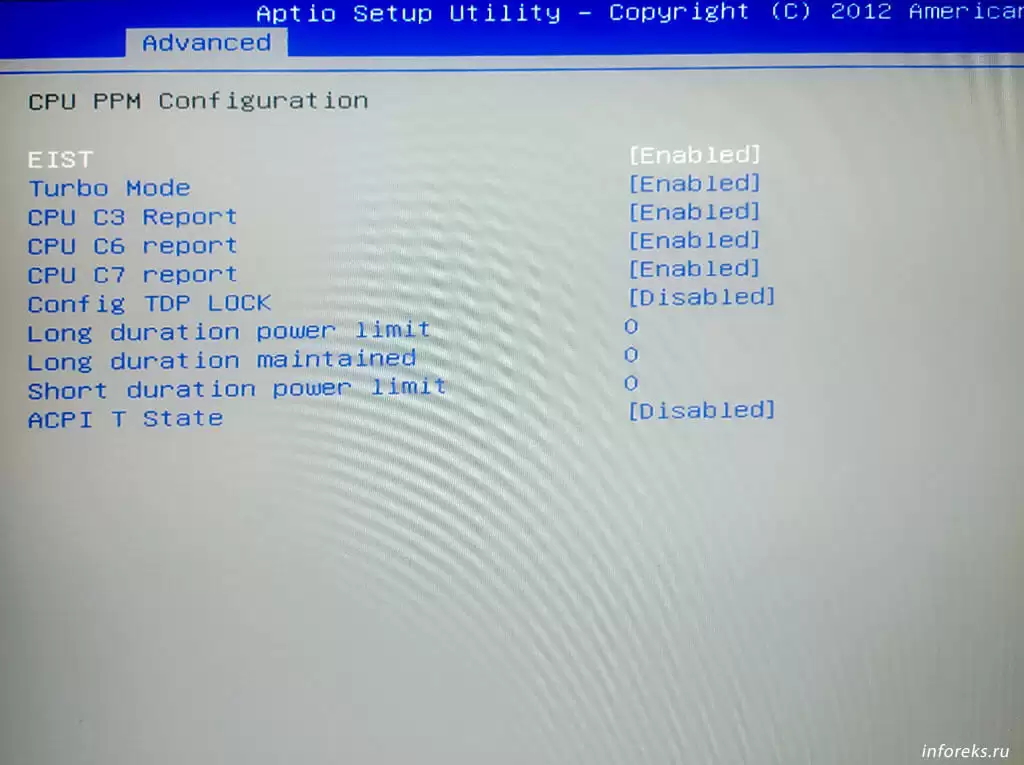

CPU PRM Configuration
EIST — [Enabled]
Turbo Mode — [Enabled]
CPU C3 Report — [Enabled]
CPU C6 Report — [Enabled]
CPU C7 Report — [Enabled]
Config TDP LOCK — [Disabled]
Long duration power limit — [0]
Long duration maintained — [0]
Shot duration power limit — [0]
ACPI T State — [Disabled]

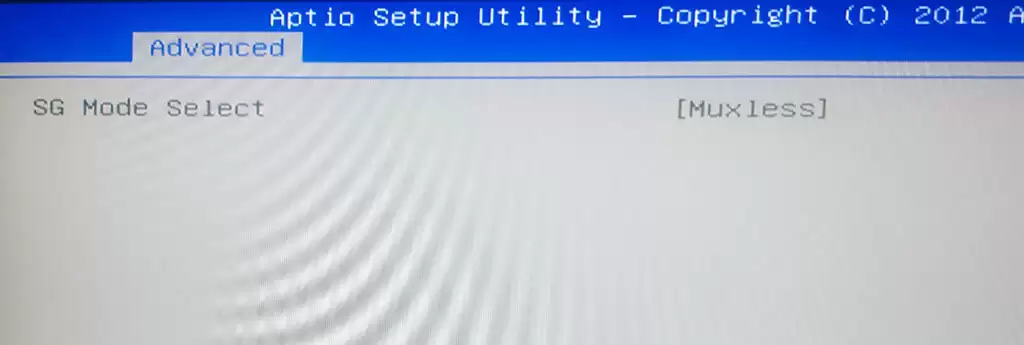

Switchable Graphics
SG Mode Select — [Muxless]
Realtek PCIe GBE Family Controller (Контроллер семейства Realtek)

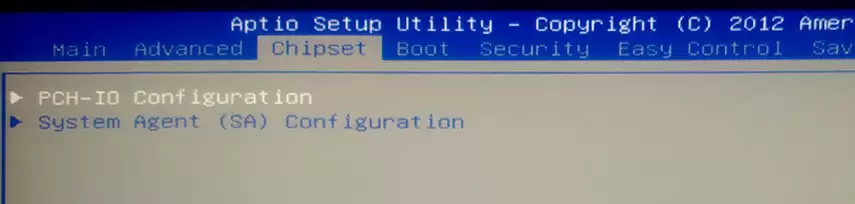

Chipset
PCH-IO Configuration (Параметры PCH)
System Agent (SA) Configuration (меню в BIOS, которое позволяет изменять параметры System Agent (SA))
System Agent (SA) — это интегрированный контроллер процессоров Sandy Bridge, который объединяет в себе контроллеры внешних интерфейсов процессора: PCI Express, DMI, памяти и дисплейные интерфейсы.
Подменю:

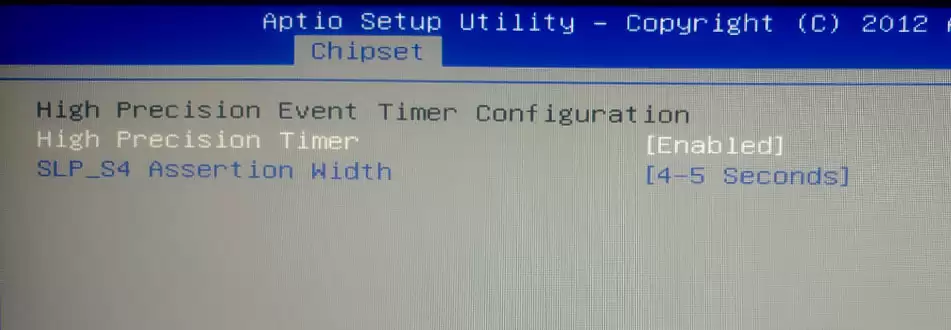

PCH-IO Configuration (Параметры PCH)
High Precision Event Timer Configuration
Проверка поддержки HPET в компьютерной системе. Для этого нужно зайти в BIOS или UEFI во время загрузки. Настройка может находиться в разделе «Advanced Mode» > «Advanced» > «PCH Configuration» > «High Precision Timer».
Включение или отключение HPET в BIOS. Обычно доступ к BIOS открывается нажатием F2 во время запуска платформы, после чего можно перейти к опции HPET. Например, в BIOS платформы Crystal Forest путь: «Advanced» -> «PCH-IO Configuration» -> «High Precision Timer» -> (при необходимости изменить значение с «Disabled» на «Enabled»).
High Precision Timer — [Enabled / Disabled]
High Precision Timer (HPET) — это аппаратный таймер, встроенный в современные материнские платы. Он используется для синхронизации мультимедийных потоков, сокращения необходимости в других вычислениях временных меток и сглаживания воспроизведения.
Частота и точность HPET составляют не менее 10 МГц/100 наносекунд (обычно 10–14 МГц). В некоторых случаях он увеличивает производительность, так как работает аппаратно на отдельном устройстве/чипе, без программной части, которая обрабатывается на центральном процессоре и забирает часть его ресурсов.
Однако при использовании в играх HPET может вызывать потерю кадров в секунду, зависания и высокую задержку. Поэтому для улучшения производительности в играх его можно отключить.
SLP_S4 Assertion Width — [4-5 Seconds / 1-2 Seconds / 2-3 Seconds / 3-4 Seconds]
SLP_S4 Assertion Width — это настройка в BIOS, которая позволяет выбрать минимальную ширину утверждения сигнала SLP_S4#.
Возможные значения: 1–2 секунды, 2–3 секунды, 3–4 секунды, 4–5 секунд.Состояние SLP_S4# вводится во время мягкого выключения питания, и система не может быть включена снова кнопкой питания, пока не истечёт установленный минимальный период ширины утверждения.
Подменю:

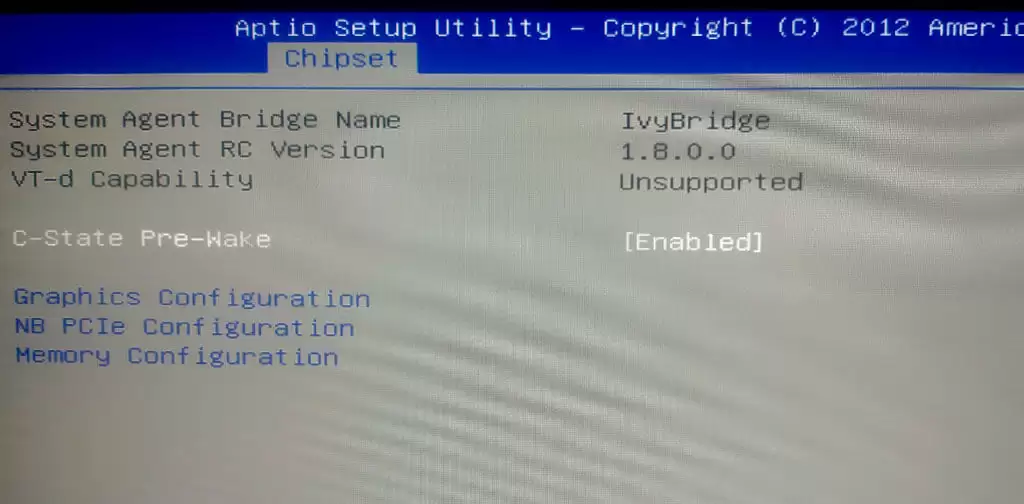

System Agent (SA) Configuration
System Agent Bridge Name (название моста системного агента) — IvyBridge
System Agent RC Version (это номер версии System Agent RC) — 1.8.0.0
VT-d Capability — [Unsupported]
VT-d Capability — это технология виртуализации ввода-вывода (VT-d), созданная корпорацией Intel. Она позволяет пробрасывать устройства на шине PCI в гостевую ОС таким образом, что она может работать с ними с помощью своих штатных средств.
VT-d — [Enabled / Disabled]
VT-d доступна только на продвинутых и дорогих моделях процессоров Intel. Поддерживается большинством современных десктопных и серверных процессоров Intel, из старых процессоров может быть не у всех.
Узнать, поддерживает ли процессор Intel технологию Intel VT-d, можно на сайте компании. Для этого нужно ввести название модели процессора в поиск по сайту и посмотреть блок его спецификаций «Security & Reliability». Он будет содержать параметр поддержки Intel VT-d — «Intel® Virtualization Technology for Directed I/O (VT-d)». Если указано «Yes», значит, Intel VT-d поддерживается.
Включить Intel VT-d можно в BIOS, её настройку необходимо выставить в положение «Enabled», то есть «Включено». В разных BIOS эта технология может называться по-разному, зависит от производителя материнской платы. Обычно обозначается как «VT-d», «Intel VT-d» или «Virtualization Technology for Directed I/O». В некоторых случаях может быть обозначена как «IOMMU».
C-State Pre-Wake — [Enabled / Disabled]
C-State Pre-Wake — это настройка в BIOS, которая включает или отключает функцию раннего пробуждения ядер или пакета из глубоких C-состояний. В состоянии pre wake процессор готовится к активации и восстановлению работы, что позволяет ему быстро перейти в активное состояние и начать выполнение задачи без задержек.
Для настройки C-State Pre-Wake нужно:
Включить компьютер и нажать соответствующую клавишу (обычно это Del или F2) для входа в BIOS.
Найти раздел, отвечающий за управление энергопотреблением или энергосбережением.
В этом разделе найти параметр, связанный с C-State Pre-Wake (обычно он называется «C state pre wake» или «CPU C state pre wake»).
Установить значение этого параметра в нужное состояние:
Auto — BIOS самостоятельно выбирает наиболее оптимальное состояние C-State Pre-Wake.
Enabled — включает функцию C-State Pre-Wake.
Disabled — отключает функцию C-State Pre-Wake.
После установки нужного значения сохранить изменения и перезагрузить компьютер.
По умолчанию установлено значение «Enabled» (включено).
Graphics Configuration (Конфигурация графики)
NB PCIe Configuration (Конфигурация для карт расширения разъёмов PCI Express 3.0/2.0 x16)
Memory Configuration (Конфигурация памяти)

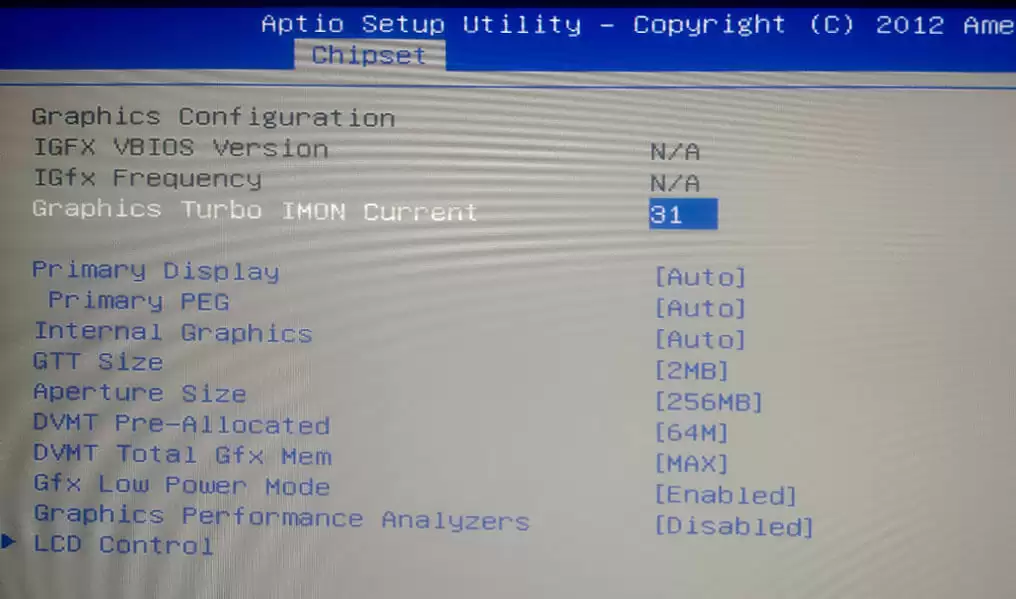

Graphics Configuration (Конфигурация графики)
IGFX VBIOS Version (версия интегрированной графики VBIOS.) — N/A
IGfx Frequency (частота интегрированной графики) — N/A
Graphics Turbo IMON Current — 31
Это настройка в BIOS, которая позволяет установить предел регулятора напряжения. 13 Для изменения значения нужно нажать на клавиатуре «+» или «-».
По умолчанию установлено значение 31
Primary Display (настройка в BIOS, которая позволяет задать тип видеоадаптера для вывода изображения при запуске системы) — [Auto / IGFX / PEG / PCI / SG]
IGFX — это встроенное графическое ядро процессора. Большинство современных моделей процессоров Intel и AMD содержат такое видеоядро (даже самые дешёвые модели). Также IGFX может обозначать функцию iGPU Multi-Monitor, которая позволяет использовать графику процессора одновременно с отдельной дискретной видеокартой.
PEG — это дискретная видеокарта, установленная в разъём PCI Express x16.
Так обозначается одно из возможных значений опции Initiate Graphic Adapter в BIOS, которая отвечает за установку приоритета инициализируемой видеокарты. Другими словами, определяет, на какую видеокарту будет выводиться изображение в первую очередь.PCI (EXT PCI Graphics) — дискретная видеокарта, устанавливаемая в слот PCI. В современных компьютерах почти не используются.
SG — это настройка в BIOS, которая означает «переключаемая графика» (Switchable Graphics).
Primary PEG — [Auto / PEG11 / PEG12 / PEG60]
Primary PEG — это настройка в BIOS, которая определяет, какая из видеокарт будет инициализирована первой и станет использоваться для вывода сообщений при загрузке компьютера.
Значение PEG/PCI указывает на то, что первой будет видеокарта, подключённая к специализированной шине PCI Express 16x, а значение PCI/PEG — первая из подключённых к шине PCI.
Если в компьютере установлено две видеокарты, то выбор значения PEG/IGD запускает в первую очередь дискретную видеокарту, а после уже встроенное графическое ядро.Также можно установить значение «Авто», тогда переключение будет производиться автоматически: если вставить кабель в дискретную видеокарту, то будет выводиться изображение с неё, если в материнскую плату — всё будет работать за счёт встроенной видеокарты.
PEG11 указывает на первый слот, а PEG12 и PEG60 могут мгновенно возвращать изменения к настройкам по умолчанию после перезагрузки компьютера.
Internal Graphics — [Auto / Disabled / Enabled]
Internal Graphics — настройка в BIOS, которая позволяет включить встроенную графику (iGPU).
GTT Size — [2MB / 1MB]
GTT Size — это настройка в BIOS, которая позволяет выбрать размер таблицы графических преобразований (Graphics Translation Table).
Возможные значения: 2 МБ, 1 МБ
Aperture Size — [256MB / 128MB / 512MB]
Aperture Size — это настройка в BIOS, которая определяет размер области оперативной памяти, используемой видеоадаптером для хранения текстур.
Чем больше размер апертуры, тем быстрее видеокарта сможет получить доступ к необходимой информации и тем плавнее будет изображение на экране.
Для современных систем с дискретной видеокартой на шине PCI Express настройка Aperture size не требуется. Операционная система и драйверы видеокарты обычно автоматически оптимизируют этот параметр.
В старых системах с AGP видеокартами настройка Aperture size могла потребоваться для повышения производительности. Однако для современных систем это, как правило, излишне.
Неправильная настройка Aperture size может привести к сбоям в работе системы или видеокарты, поэтому для большинства современных пользователей лучше оставить этот параметр по умолчанию.
DVMT Pre-Allocated — [64M / 32M / 96M / 128M / 160M / 192M / 224M / 256M / 288M / 320M / 352M / 384M / 416M / 448M / 480M / 512M / 1024M ]
DVMT Pre-Allocated — это настройка в BIOS, которая задаёт предварительный размер видеопамяти для встроенного графического ядра процессора (iGPU).
Опция позволяет выбрать режим (автоматический или фиксированный) и объём выделения памяти для встроенной в процессор видеокарты. Чем больше памяти будет выделено для интегрированного видеоядра, тем меньше оперативной памяти будет доступно для использования в операционной системе.
Возможные значения DVMT Pre-Allocated: 32, 64, 128, 256 и 512 МБ.
Если в компьютере установлена дискретная видеокарта, у которой есть своя собственная видеопамять, то DVMT Pre-Allocated ничего выделять не будет.
DVMT Total Gfx Mem — [MAX / 128M / 256M]
DVMT Total Gfx Mem — это настройка в BIOS, которая регулирует, сколько максимум может взять из оперативной памяти под видеопамять видеоядро.
Параметр определяет общее количество памяти, которое может быть задействовано для 3D-игр. Оно не фиксированное, а динамическое: если игре нужно 1 ГБ, она сможет взять 1 ГБ, но в свойствах системы объём доступного ОЗУ не сократится.
Обычно для этого параметра устанавливают значение MAX. Оно позволяет системе отдать максимум видеопамяти для графики без искусственных ограничений. Обычно современные платы могут отдавать до 2 ГБ. Когда эта память станет ненужной, ОЗУ от неё освободится, и она станет доступна другим программам.
Gfx Low Power Mode — [Enabled / Disabled]
Gfx Low Power Mode — это настройка в BIOS, которая позволяет включить режим низкого энергопотребления для внутренних графических устройств, установленных в компьютере малого форм-фактора (SFF).
Варианты настройки: «Enabled» (включён) и «Disabled» (отключён).
Graphics Performance Analyzers — [Disabled / Enabled]
Это набор инструментов для анализа и оптимизации игр и других графических приложений. Они помогают ускорить работу игр и других ресурсоёмких приложений.

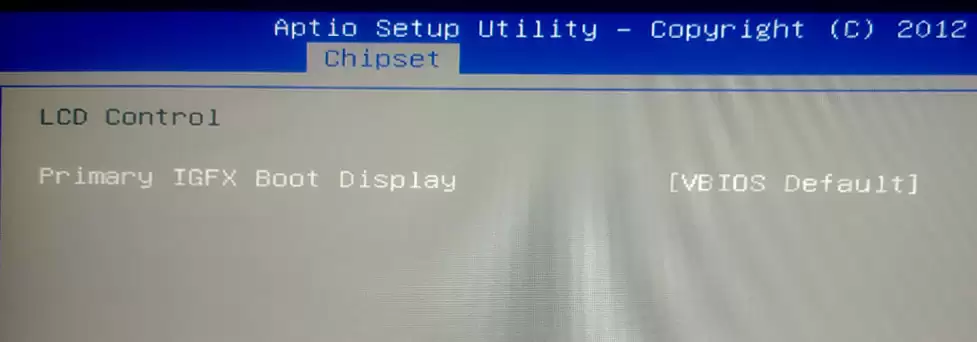

LCD Control (настройка в BIOS, которая позволяет управлять параметрами дисплея)
LCD Control
Primary IGFX Boot Display — [VBIOS Default]
Это настройка в BIOS, которая позволяет выбрать видеоустройство, которое будет активировано во время POST.
Возможные значения настройки: VBIOS Default, CRT, LVDS, mDP J26, mDP J27.
По умолчанию установлено значение VBIOS Default.

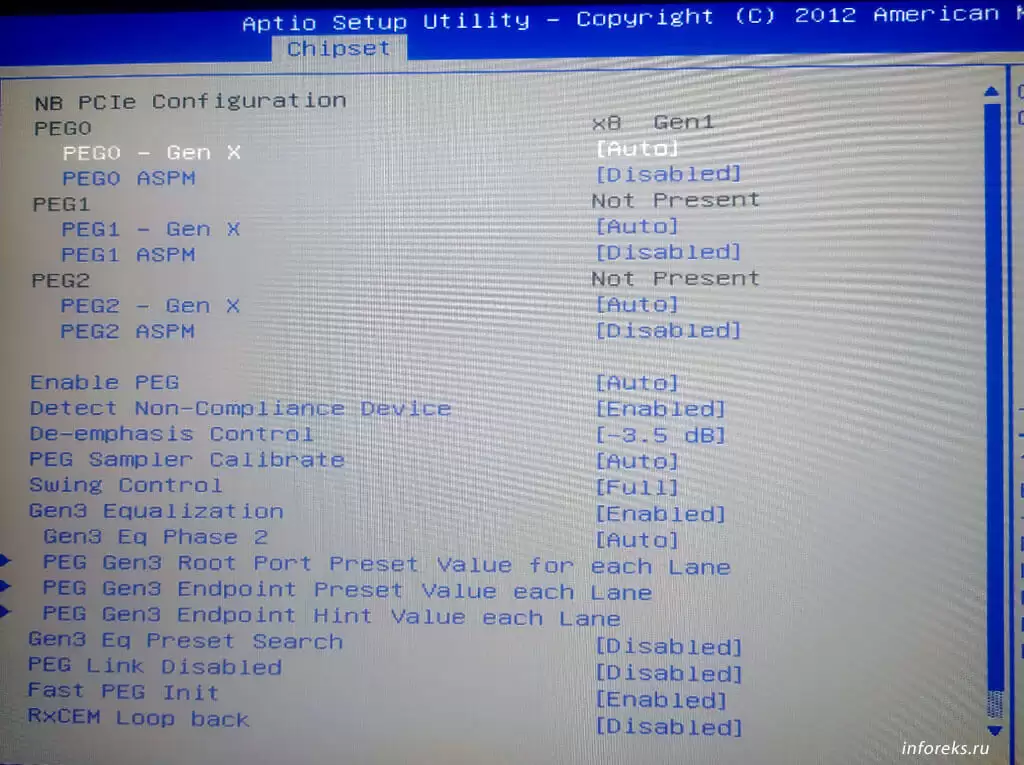

NB PCIe Configuration
Это страница в BIOS, которая позволяет выбрать режимы работы для карт расширения в паре разъёмов PCI Express 3.0/2.0 x16.
NB PCIe Configuration
PEG0 — x8 Gen1
PEG0 — Gen X — [Auto / Gen1 / Gen2 /Gen3]
Это варианты настройки поколения PCIe Express для первого слота (PEG0).
PEG0 ASMP — [Disabled / Auto / ASPM L0s / ASPM L1 / ASPM L0sL1]
PEG0 ASPM — это настройка в BIOS, которая устанавливает состояние PCI Express ASPM (Active State Power Management) для энергосбережения.
Функция позволяет снизить потребление энергии шины PCI-E при установленном устройстве PEG (видеокарта).
Значения функции PEG ASPM могут быть следующими:
Auto — автоматическая настройка;
Disabled — работа технологии отключена;
L0s — режим экономии энергии путём прекращения подачи пустых сигналов в одном направлении, если никаких данных нет. Когда появятся данные — производительность будет восстановлена быстро;
L1 — режим экономии в обеих направлениях, восстановление производительности занимает немного больше времени, чем при использовании L0s;
L0sL1 — разрешено использовать оба режима.
Этот пункт доступен только при активации опции Platform Power Management.
PEG1 — Not Present
PEG1 — Gen X — [Auto / Gen1 / Gen2 /Gen3]
PEG1 ASMP — [Disabled / Auto / ASPM L0s / ASPM L1 / ASPM L0sL1]
PEG2 — Not Present
PEG2 — Gen X — [Auto]
PEG2 ASMP — [Disabled / Auto / ASPM L0s / ASPM L1 / ASPM L0sL1]
Enable PEG — [Auto / Disabled / Enabled]
Enable PEG — это настройка в BIOS, которая позволяет включить использование графического порта PCI Express x16.
Значения опции:
Enabled (или On) — разрешить использование графического порта PCI Express x16;
Disabled (или Off) — запретить использование графического порта PCI Express x16.
Обычно эта опция находится в разделе Advanced настроек BIOS.Также существует опция Initiate Graphic Adapter, которая определяет приоритет инициализируемой видеокарты. Значение PEG в этой опции указывает на дискретную видеокарту, установленную в разъём PCI Express x16, и даёт ей приоритет.
