Подключение электроплиты Bosch своими руками

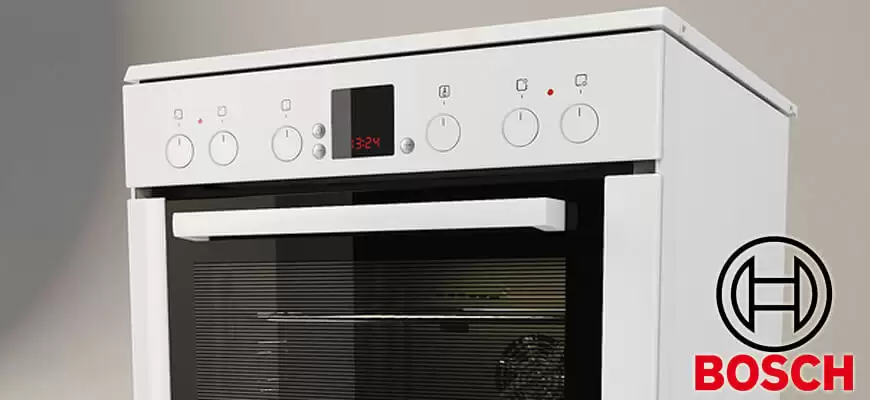

Недавно в доме произошел апгрейд электрической плиты “Электра 1001” (1980 года выпуска) на модель HCE744223R фирмы BOSCH, в связи с чем решил поделиться практикой самостоятельного подключения новой плиты и ввода ее в эксплуатацию.

Возможно, кому-то покажется странным, но, практически все современные электроплиты поставляются без кабеля питания. Связано данное обстоятельство не из-за экономии производителей на шнурах питания, а из-за различных условий подключения (по питанию) у пользователей по количеству фаз, соответственно и типу самих розеток и т.п.. На всех не угодить.

В принципе, ничего страшного в отсутствии питающего кабеля в комплекте поставки электроплиты нет. Проблема решается покупкой ближайшем магазине электрики 2-х метров кабеля (например, ПВС 3х4) и комплекта “вилка-розетка” для электроплиты. Вот и все. Хотя нет, не все. Для надежного соединения контактов (правильного соединения проводов) я рекомендую еще использовать их опрессовку с помощью специальных изолированных наконечников. Правда для этого нужно иметь ручные пресс-клещи для опрессовки проводов и сами наконечники (вилочные НВИ или круглые НКИ).

Второй вариант подключения (самый быстрый и дешевый) — использование кабеля от старой электроплиты. Его я и выбрал. К слову, в 99% случаев таким образом подключают новые электроплиты приглашенные электрики за деньги. Так что если хотите подключить электроплиту самостоятельно, не вызывать и ждать электрика, плюс сэкономить денег — рекомендую произвести данную операцию своими руками. К тому же, не будем забывать слова немецкого конструктора автомобилей и бронетанковой техники Фердинанда Порше – “Если хочешь сделать что-то хорошо, сделай это сам”. На мой взгляд золотые слова…

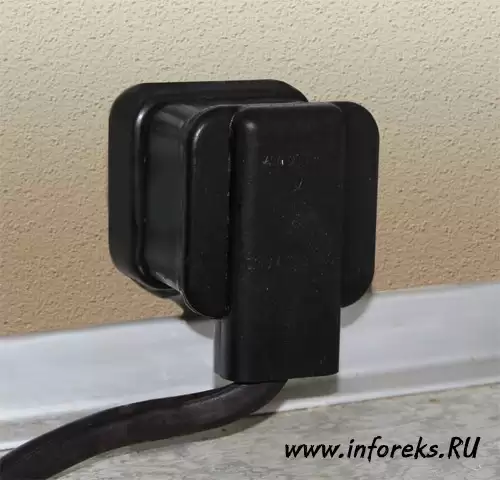

В подключении электроплиты старым кабелем нет ничего сложного. Я для этого использовал провод питания с вилкой от старой электрической плиты “Электра 1001” (см. рис. 1) и подключал им новую плиту BOSCH HCE744223R. Постараюсь по порядку изложить ход выполнения работ.

1) Отсоединяем вилку и снимаем накладку розетки. Делается это для доступа индикаторной отвертки к вводным контактам. Без снятия кожуха отверткой к ним так просто не добраться…

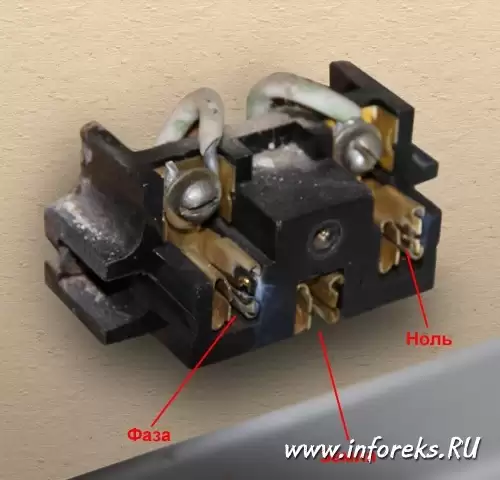

Как видно из рис.2 к розетке подведены три провода. В центре “Земля” судя по характерному рядом значку. Пока что данное утверждение примем на веру. Вообще в 99% случаях и правилах хорошего тона в разводке и подключении проводки к электроплитам, средний провод в розетках (соответственно средний контакт в вилках) должен являться именно “Землей”. Но, могут встречаться и исключения. Все зависит от морально-психологического и физического состояния того электрика, который когда-то производил ввод и подключение в квартире. Поэтому будьте внимательны – “доверяйте, но проверяйте”. На всякий случай отмечу, что информации о том как определить в розетке “фазу”, “землю” и “ноль” в интернете найти не проблема. Встречается масса советов и различных практических рекомендаций.

2) Берем индикаторную отвертку и с ее помощью находим “фазу” в розетке. Отмечаем соответствующий фазный штекер и на вилке. Если при касании отверткой любого из трех контактов светодиод на ней начнет весело и ярко загораться, показывая “фазу”, — не пугайтесь, это глюк отвертки. Скорее всего у Вас отвёртка со светодиодом и батарейками — а такие девайсы живут собственной жизнью и реагируют буквально на все.

3) Теперь, используя метод исключения (зная где “фаза” и “земля”) определяем “ноль”. С розеткой и подводящим напряжением мы разобрались, переходим к вилке. Запоминаем (а лучше помечаем) где у нас на вилке “фаза”, “ноль” и “земля”.

4) Как правило, современные электрические плиты рассчитаны на однофазное напряжение 220 В. Но, лучше семь раз измерить, а один подключить. Поэтому берем тестер (мультиметр) и измеряем напряжение питания (между контактами “фаза-ноль”). В моем случае (для плиты “Электра 1001”) это 220 В переменного тока. Т.е. у нас (вернее у меня) внешняя электрическая сеть для подключения электроплиты однофазная 220 В.

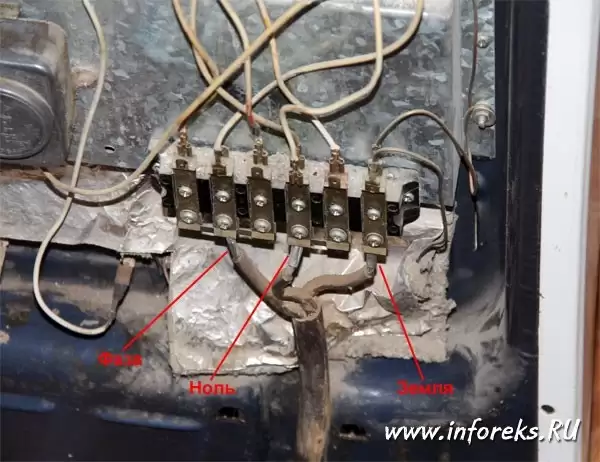

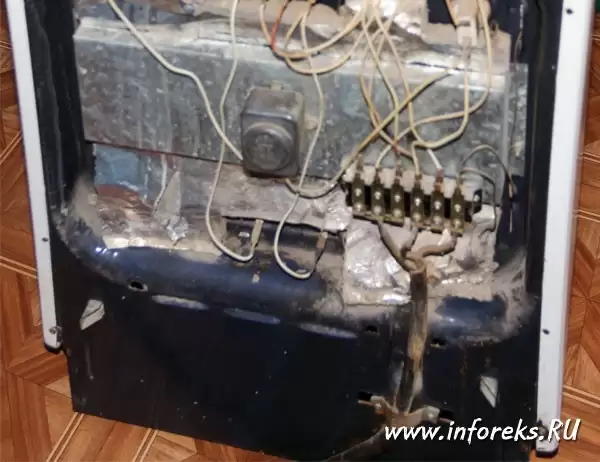

5) У старой плиты “Электра 1001” снимаем заднюю крышку (рис.3) и смотрим на подсоединение шнура к клеммной колодке (рис.4). Видим, что там никаких обозначений нет, цветовая маркировка проводов тоже отсутствует (они все белого цвета).

Но, данное обстоятельство нас не должно пугать. Берем мультиметр и начинаем прозванивать провода (от вики до колодки). Сразу и просто находим “землю”, средний штырь на вилке звонится с соответствующим клеммником на колодке (самый правый, рис.4) и с корпусом самой плиты. Далее находим фазу (самый левый провод, рис.4) и “ноль” (тот, что по середине). Рекомендую сделать пометки на самих проводах, обозначающие “фазу”, “землю” и “ноль”. Пригодится в дальнейшем.

6) Снимаем питающий кабель с вилкой со старой электроплиты. Откручиваем винты и отсоединяем провода от клеммной колодки. Все провода со шнура на колодку обжаты наконечниками “под шайбу”, что есть хорошо (не надо их будет опрессовывать в дальнейшем, а сразу прикручивать).

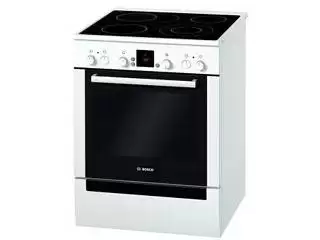

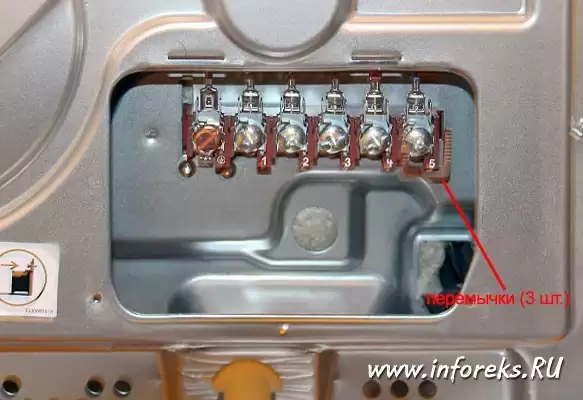

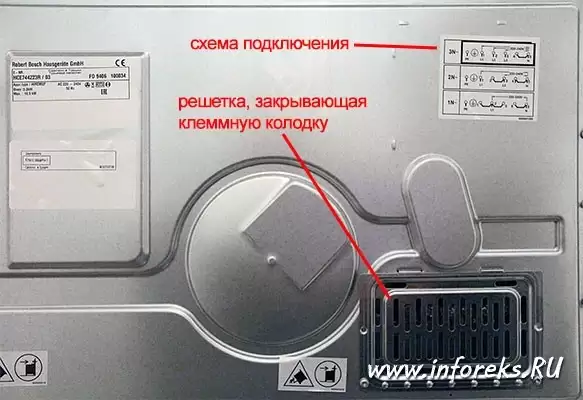

7) Переходим к электроплите BOSCH. На задней стенке имеется табличка с подключением по 1, 2 и 3-х фазной схеме (рис.5). Ниже на двух винтах (под звездочку) установлена решетка, закрывающая доступ к клеммной колодке. Снимаем ее и получаем доступ к клеммной колодке (рис.6).

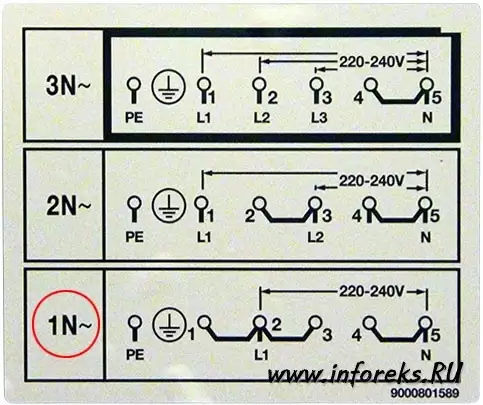

Видим, что на крайней правой клемме прикручены три медные перемычки. Снимаем их и устанавливаем в соответствии со схемой подключения однофазной цепи (рис. 7) — нижний вариант.

Рис. 7. Схема подключения электрической плиты BOSCH HCE744223R

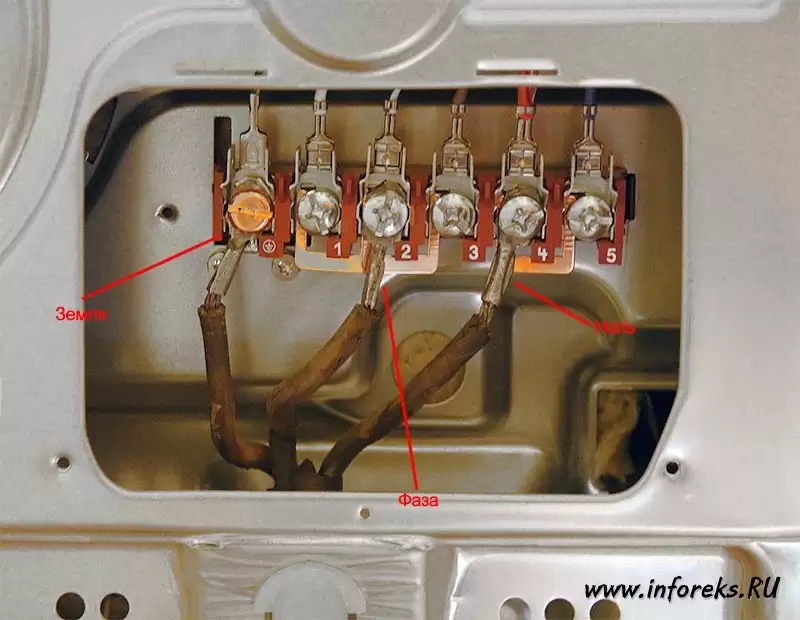

8) Установив перемычки, протягиваем наш старый кабель в специальную пластмассовую втулку для фиксации, расположенную чуть ниже отсека с колодкой подключения (рис.8). Далее, в соответствии со схемой подключаем (прикручиваем) провода от кабеля к нужным клеммам колодки.

Подключение проводов от шнура питания к клеммам колодки
Рис. 8. Подключение проводов от шнура питания к клеммам колодки

Провода в старом шнуре питания уже были добротно опрессованны наконечниками и данное обстоятельство упростило процедуру их монтажа к колодке. Но, диаметр отверстий под винты крепления у них был меньше, чем диаметр винтов использующихся в колодке BOSCH. Проблема решилась путем расточки сверлом отверстий на 1-2 мм и удалением кусачками углов прямоугольных площадок у старых наконечников. После этих несложных процедур наконечники подошли к клеммам колодки как “родные”.

9) Еще раз проверяем правильность соединения. Возвращаем на место (прикручиваем) крышку клеммной колодки и устанавливаем электроплиту на место ее постоянной дислокации.

10) Выдвигаем и вынимаем цокольный ящик. Видим, что в основании плиты расположены установочные ножки. С помощью шестигранного ключа их можно подкручивать в более высокое или низкое положение. Берем уровень, ставим его на стеклокерамическую поверхность и подкручиваем ножки, пока плита не установится горизонтально. Задвигаем ящик обратно.

11) Подключаем вилку к розетке и смотрим инструкцию по эксплуатации (пункт – “Перед первым использованием”). Там говорится, что на дисплее должен появиться мигающий значок, после чего нужно нажать на кнопку “Часы”. Выполняем это предписание. Индикация гаснет – плита готова к работе. Поочередно проверяем работу конфорок и духовки. Убеждаемся, что наша электроплита BOSCH HCE744223R работает нормально.
