Как снять накладку с центральной консоли Chevrolet Lacetti SW

Хочу поделиться краткой информацией о снятии накладки центральной консоли на Chevrolet Lacetti универсал. Необходимость в ее снятии у меня была вызвана заменой сгоревших лампочек подсветки индикатора экрана климат-контроля. В интернете есть информация по поводу данного процесса демонтажа, но практически вся она относится к старым моделям Лачетти или вариантам авто без кондиционера (со снятием бардачка, отсоединением тросиков отопления и т. п.). Соответственно, отличаются как консоли, так и накладки к ним.

Как оказалось на практике, работа по демонтажу не сложная. Занимает буквально пару минут. Единственный важный момент — не нанести инструментом вмятин и царапин на корпусе панели при извлечении с нее накладки и не сломать крепежные клипсы-застёжки центрального молдинга.

В качестве инструмента использовал узкою пластинку из нержавейки, толщиной примерно в 1 мм. Чтобы избежать царапин и вмятин предварительно внешний периметр накладки обклеил кусками черной матерчатой изоленты.

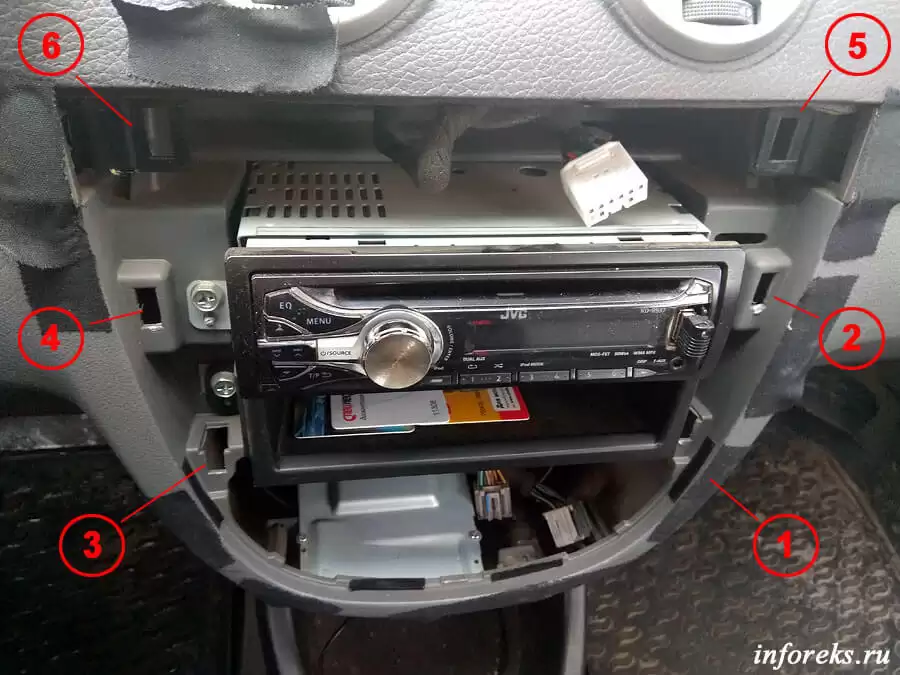

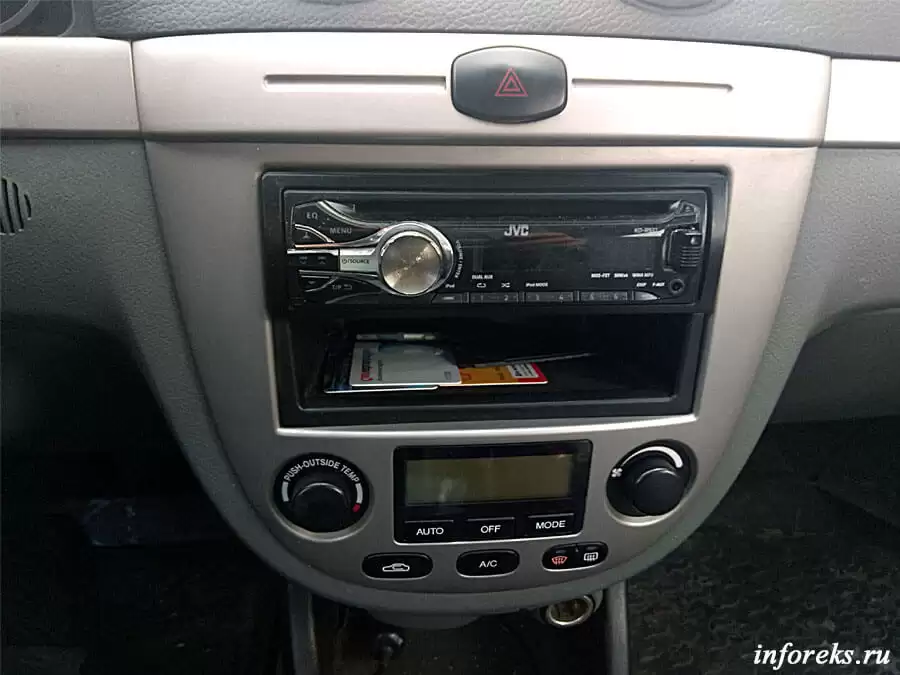

Работу начинаем в нижней части молдинга. В районе кнопки включения/выключения кондиционера «A/C» аккуратно между панелью и корпусом вставляем пластинку (отвертку и т.п.) и аккуратно поддеваем (Рис. 1). Низ панели начинает потихонечку отходить. Далее двигаемся вверх в сторону “крутилки” вентилятора (см. Рис.2). Поддеваем панель и пальцами помогаем клипсе (точка 1) отщелкнуться. Повторяем процедуру со следующей клипсой (точка 2). На фото видны места крепежа защелок (всего их 6 штук). Последовательность действий пронумерована. Аналогичным образом ослабляем крепление клипс с левой стороны (3 и 4 точки). Далее вынимаем накладку из пазов крепления в верхней ее части (точки 5 и 6) и полностью извлекаем ее из консоли.

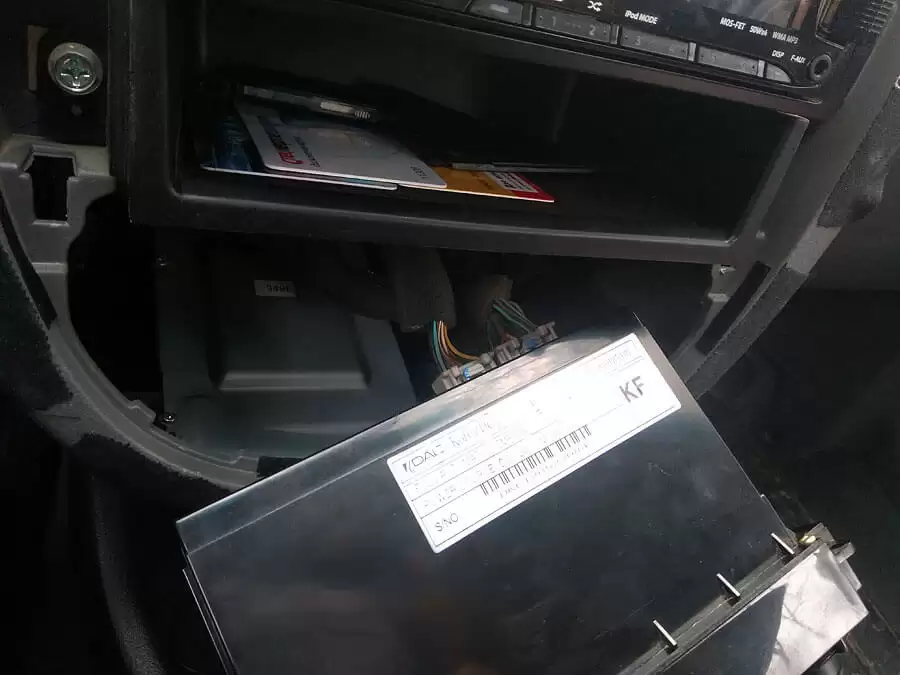

Отсоединяем разъем кнопки аварийки, далее из накладки извлекаем саму кнопку. Теперь остается отсоединить внизу два электрических разъема (Рис.3) от блока управления климатом (на каждом из разъемов сверху есть фиксаторы, на которые следует нажать) и окончательно снять молдинг. Шлейфы были вставлены очень крепко, пришлось повозиться. В результате работа выполнена и пластиковая декоративная рамка консоли вместе с блоком управления климат-контролем у нас в руках (сам блок крепится к ней с помощью 4-х саморезов). Теперь можно приступать к другим работам. В моем случае пришлось разбирать блок управления климатом с целью ремонта подсветки экрана. Про эту работу писать не стану, т. к. не материал есть в интернете на сайте drive2.ru и на форумах про Лачетти. Там народ подробно рассказывает о том как и какие лампочки или светодиоды устанавливает вместо сгоревших штатных.

P/S: На всякий случай, если в ходе снятия накладки потеряются клипсы-застёжки центрального молдинга, то вот их родной артикул –  GM 94530631.
